线积分卷积
![](/wp-content/uploads/2023/10/f9eac7e89584db3.png)
-

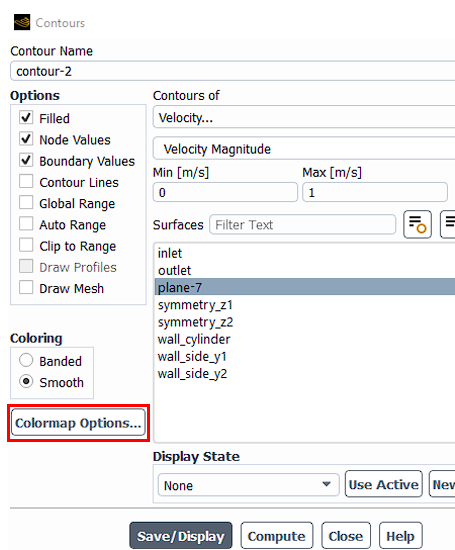

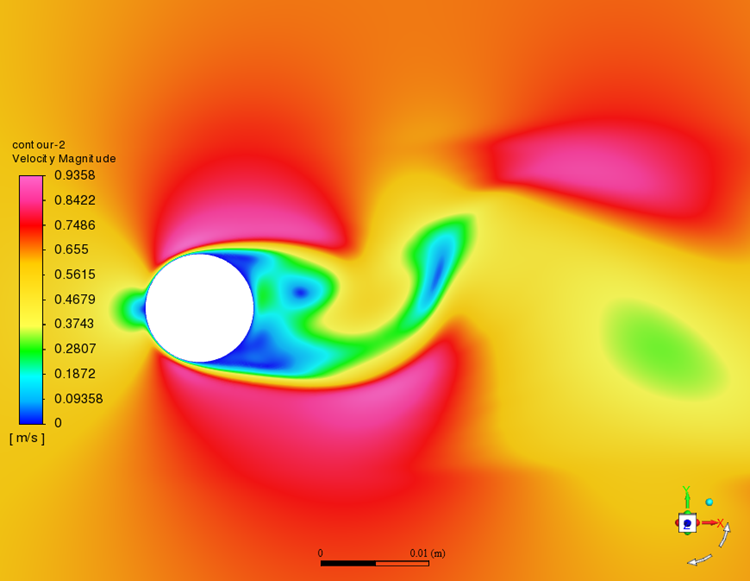

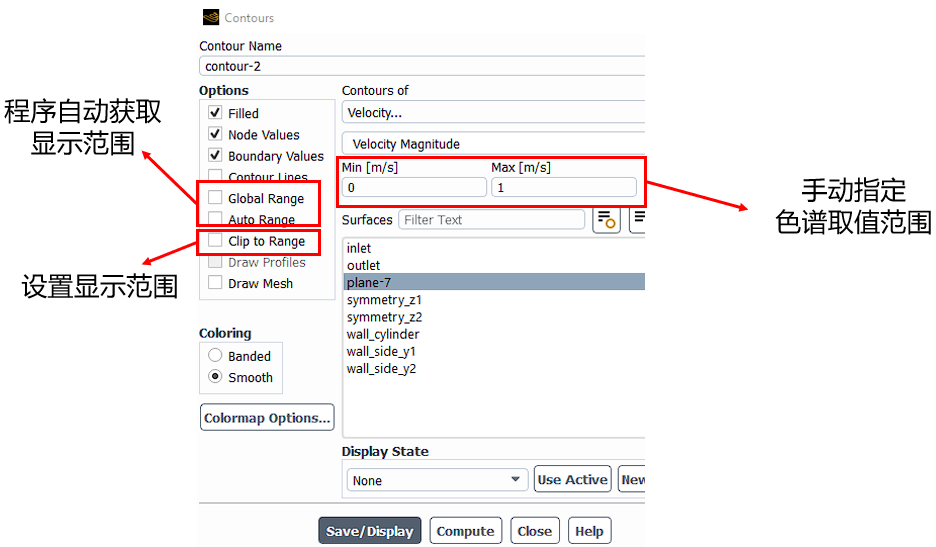

勾选global range,则获得整个计算域的物理量最大值和最小值。 -
勾选auto range自动获得显示区域的物理量分布范围,若同时勾选global range,则分布范围为整个计算域 -

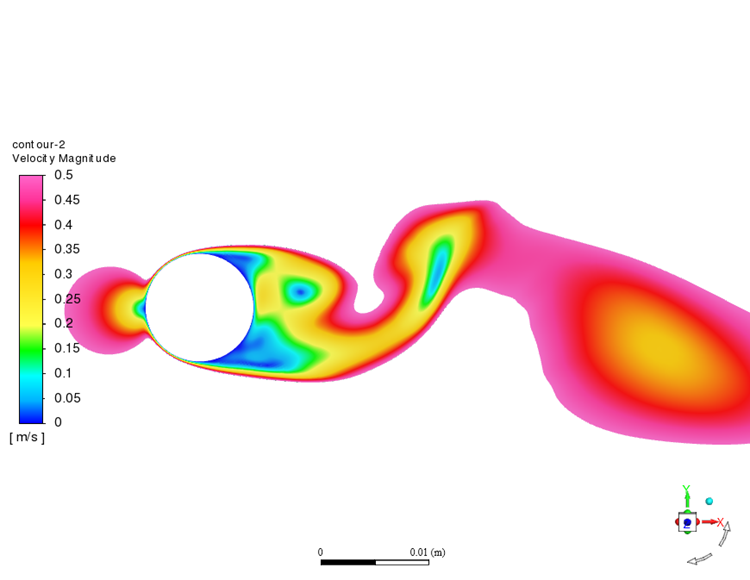

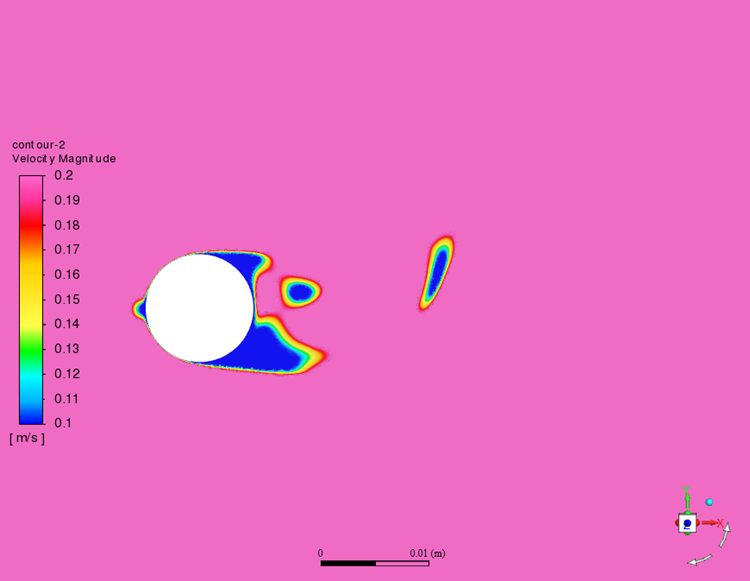

勾选clip to range,则仅显示数值位于手动指定的范围之内的区域
![](/wp-content/uploads/2023/10/83fe07cea3274e9.png)
![](/wp-content/uploads/2023/10/e2e04959a17dc1c.png)
![](/wp-content/uploads/2023/10/3eb716fb775f5b9.png)
![](/wp-content/uploads/2023/10/31c5e52be966291.png)
![](/wp-content/uploads/2023/10/2f6051ba8edd4e9.png)

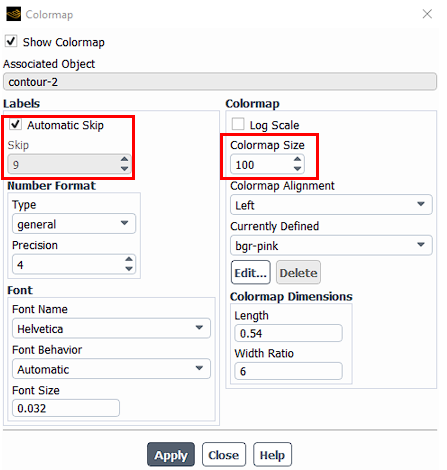

skip结合colormap size共同使用,保证色谱的标签密度较为合理,方便辨认。

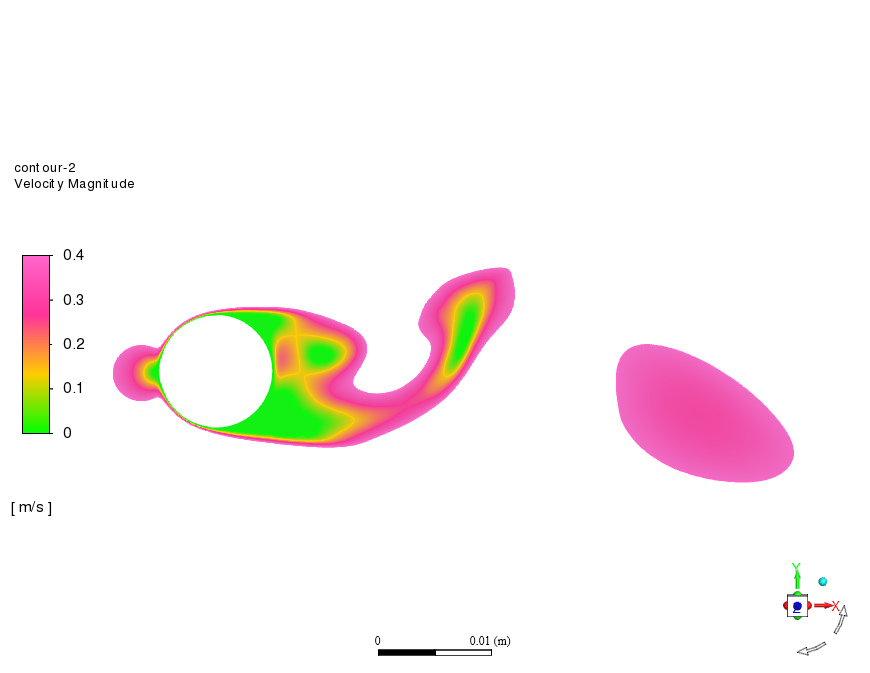

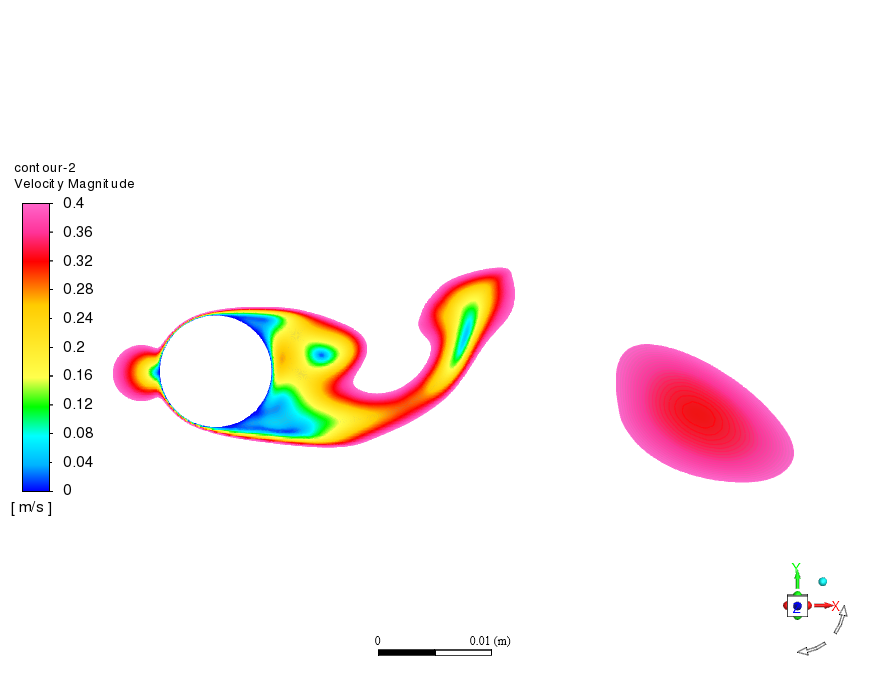

colormap size表示整个色谱中总计会分割多少段来表征物理量范围,其可设置为2-100的整数,数字越大,显示效果越好。
skip表示在屏幕显示中,其色谱相邻两个数值将会跳过多少个中间标签。
![](/wp-content/uploads/2023/10/0079da3120d6c4b.png)
![](/wp-content/uploads/2023/10/6a62a9837a7c212.png)
![](/wp-content/uploads/2023/10/af0e446e16a52f2.png)
![](/wp-content/uploads/2023/10/7c9aeb8bdef3976.png)

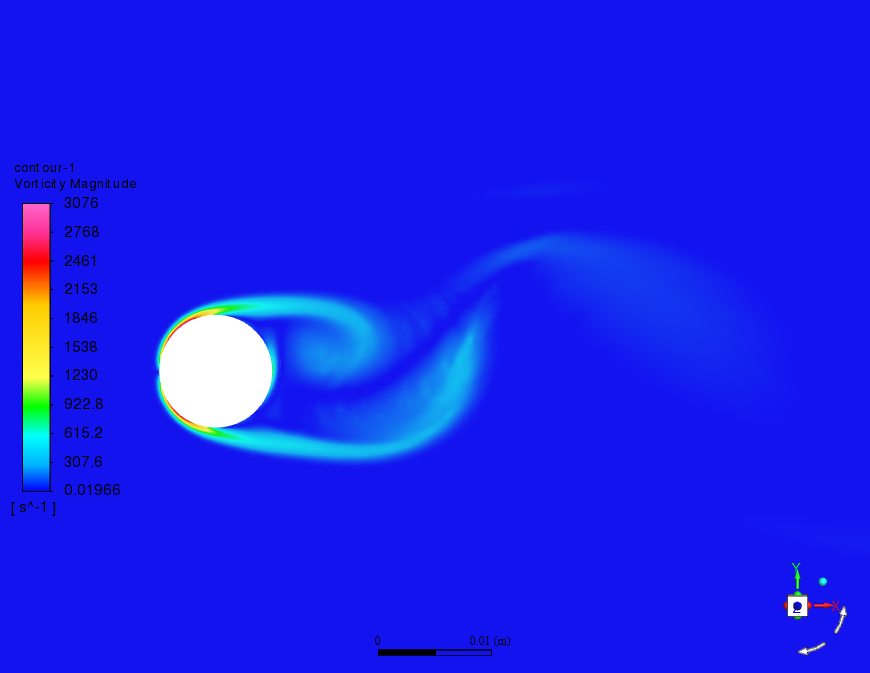

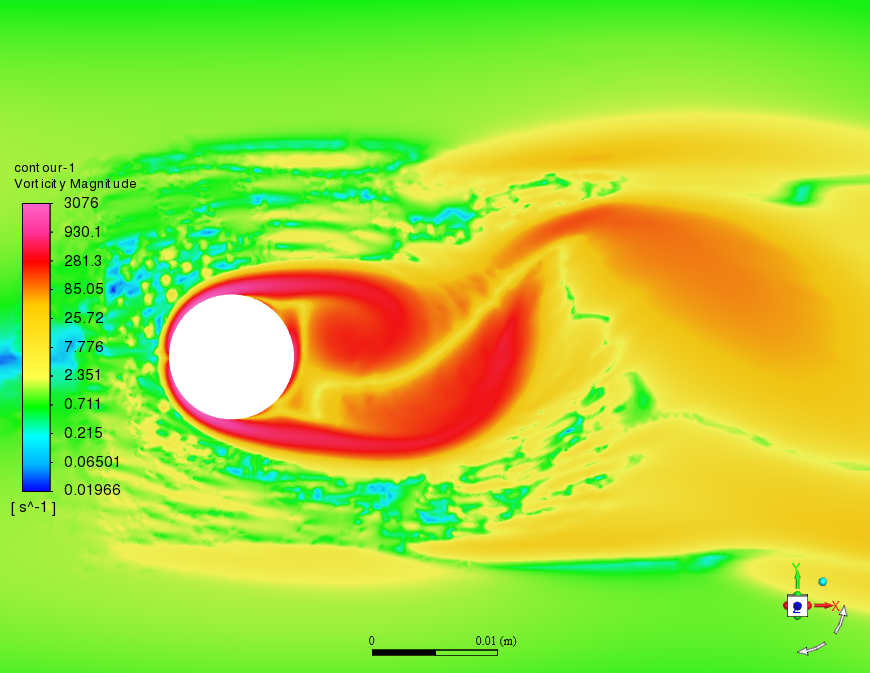

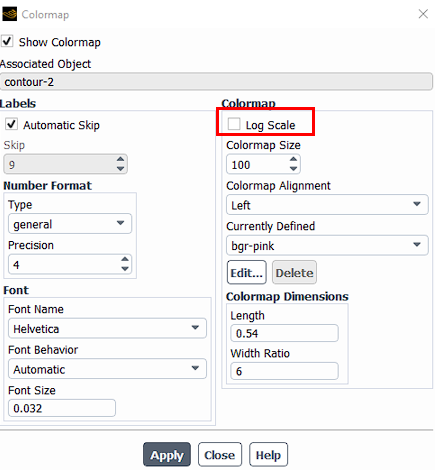

对于部分数量级差异较大的物理量(涡量等),可勾选log scale选项,使用对数坐标,避免数量级差异被淹没。使用对数坐标,物理量在显示范围内必须要全部大于0或者小于0,不能等于0。
![](/wp-content/uploads/2023/10/5a423cda6579a11.png)
![](/wp-content/uploads/2023/10/c9a1c6b772ca11e.png)
![](/wp-content/uploads/2023/10/856c032e77eab2e.png)

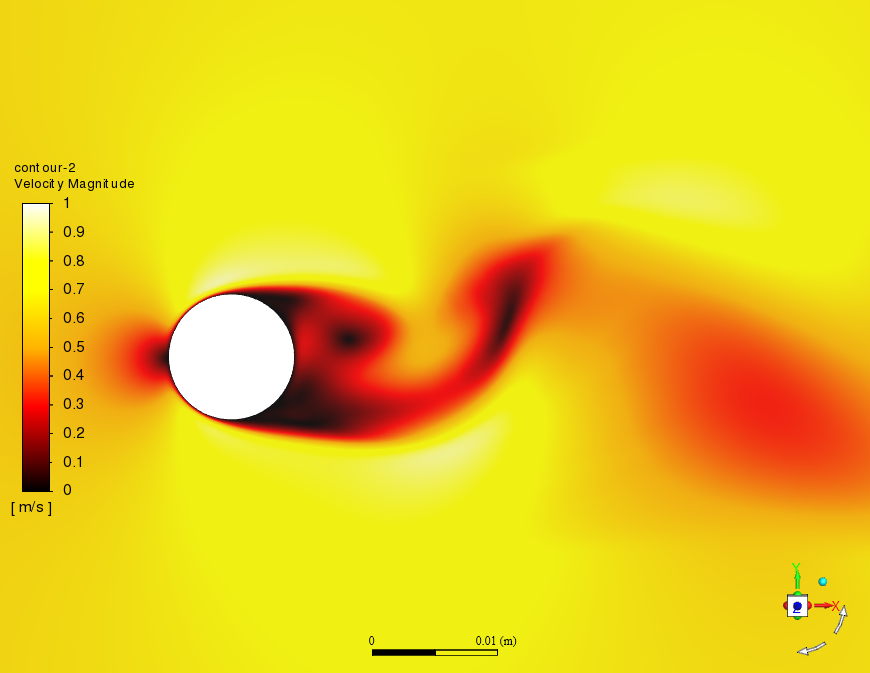

通过currently defined的下拉菜单,可选择程序内置的色谱样式。不同色谱样式有不同适用场景,可酌情选择。
![](/wp-content/uploads/2023/10/8b950126244691b.png)
![](/wp-content/uploads/2023/10/293fce2213a3252.png)
![](/wp-content/uploads/2023/10/1a1abab4b4c07ef.png)

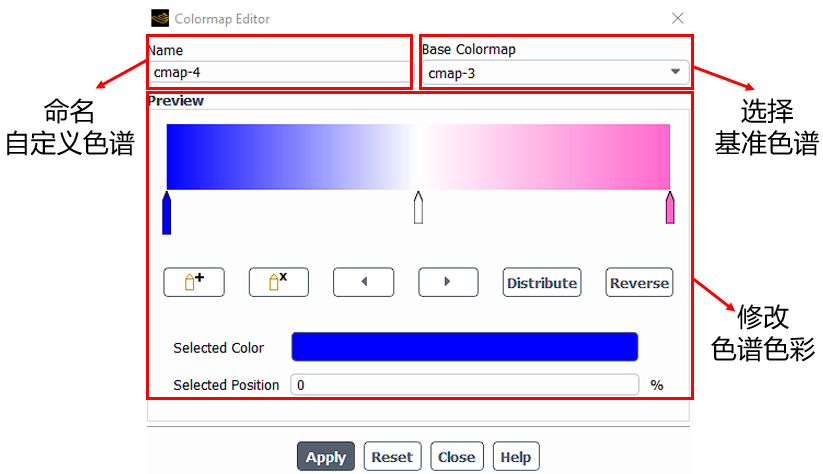

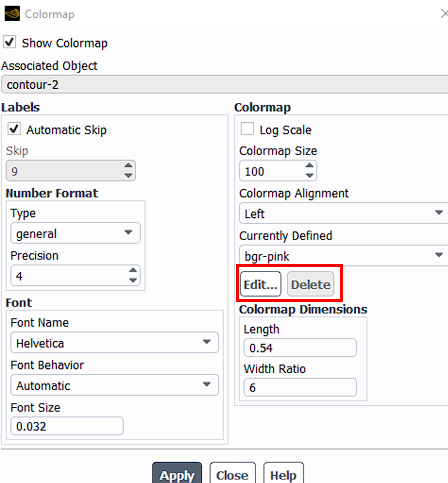

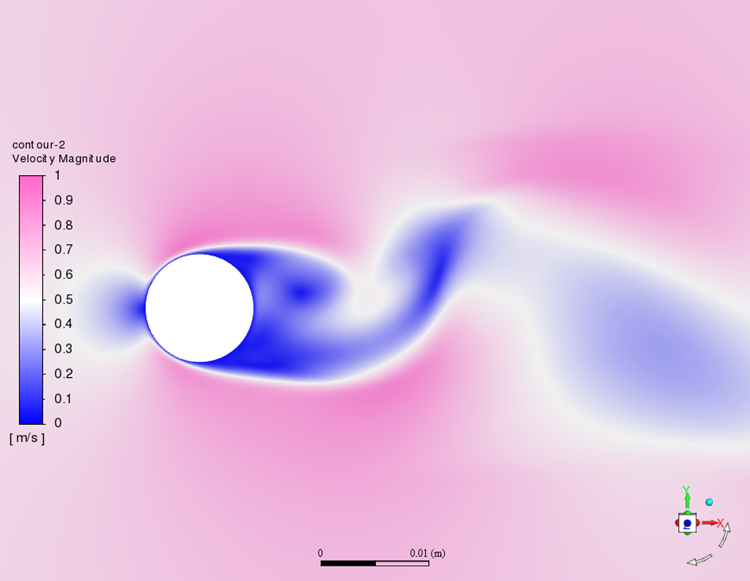

点击edit按钮,可以修改内置色谱的样式以生成自定义色谱;点击delete按钮可删除自定义的色谱。
![](/wp-content/uploads/2023/10/00336c72790d5b1.png)
![](/wp-content/uploads/2023/10/9cc5b6969fd1f61.png)
![](/wp-content/uploads/2023/10/4502e9228045892.png)

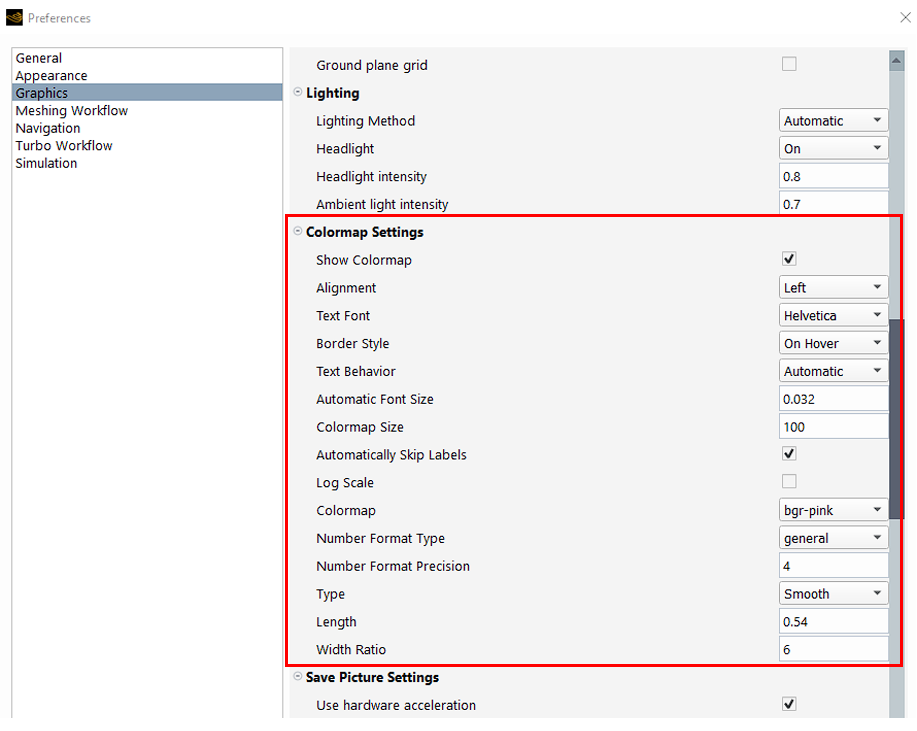

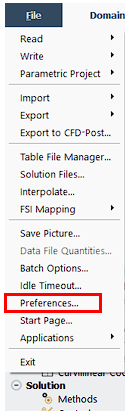

在Fluent界面左上角的file菜单中打开preference的设置界面,可修改默认的色谱模式
![](/wp-content/uploads/2023/10/15a60126e455efb.png)
![](/wp-content/uploads/2023/10/927180dd549a654.png)
具体设置内容与前述的色谱设置相同。注意事项:之前设置过的色谱,不受偏好中改变全局色谱设置的影响。
