内容纲要
在CFD计算过程中,我们总是希望网格数量只会影响计算精度,而不应该对流动状态产生根本性的的影响。比如说,加密网格对计算精度产生影响,但不能使计算结果产生决定性的影响。这对于一款成熟的商业软件尤其如此,否则软件没法用。之前在提大涡模拟的时候,曾提到过,大涡模拟需要相当精细的网格,否则计算结果没法使用,还不如使用RANS。其实说的就是这个问题,计算结果严重依赖于网格密度,这种情况对于工业应用来说是极不友好的。
XFlow是一种基于格子玻尔兹曼方法的CFD软件,虽然其号称无需划分计算网格,但实际计算过程中依然需要在空间上布置格点,格点的疏密对计算结果有直接影响。
这里举个简单例子。

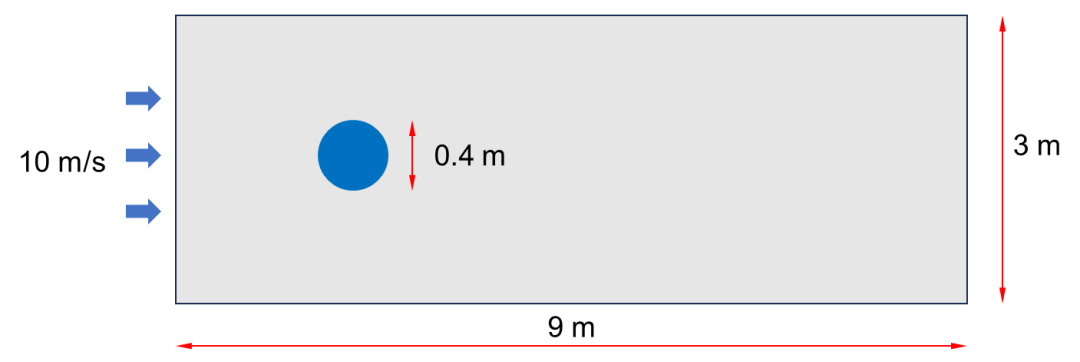

以圆柱绕流为例(老版本的官方案例,新版本该案例被取消了)。模型如下图所示,来流速度10 m/s,圆柱直径0.4 m,流体介质密度1 kg/m3,粘度0.001 Pa.s,雷诺数4000。
![](/wp-content/uploads/2023/12/5fe4ad279ee3ff1.png)

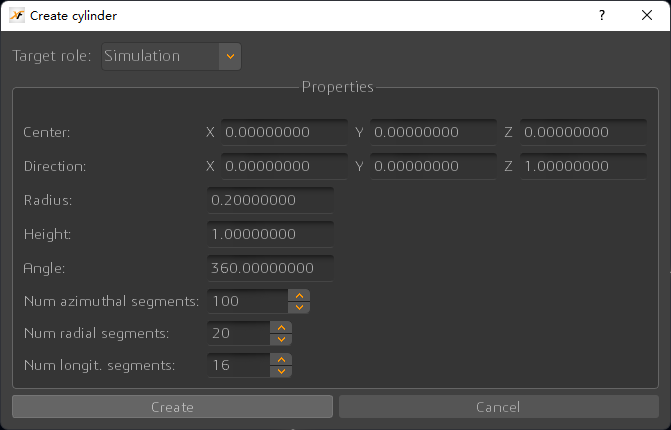

1、创建几何
![](/wp-content/uploads/2023/12/dc7f914577622ce.png)
创建完毕后如图所示。
![](/wp-content/uploads/2023/12/ed946a95ff72166.png)

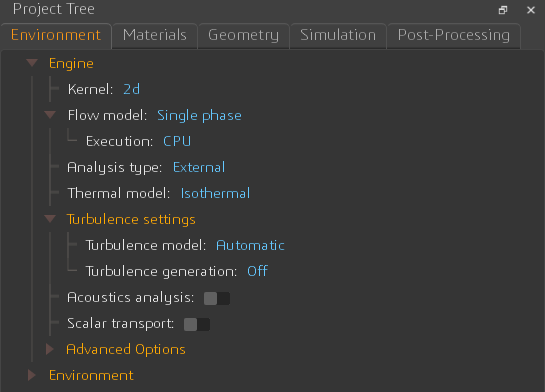

2、Engine设置
![](/wp-content/uploads/2023/12/d4626abbc92a6ee.png)

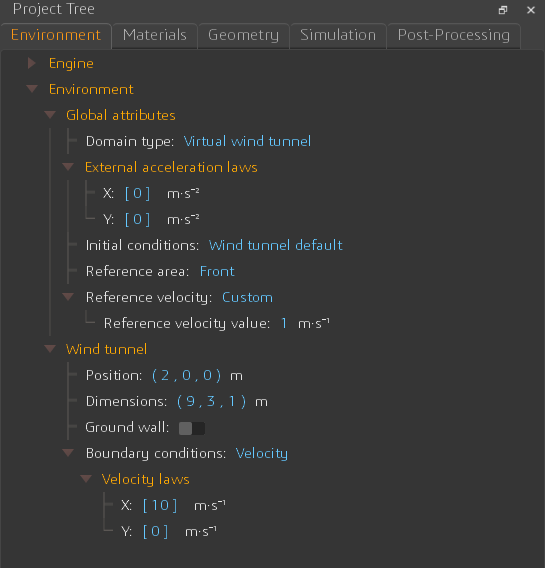

3、Environment设置
![](/wp-content/uploads/2023/12/2633ee1f89a1218.png)
4、Materials设置
![](/wp-content/uploads/2023/12/908b9a588b74edc.png)
5、仿真参数设置
![](/wp-content/uploads/2023/12/1336cf9ca2985de.png)

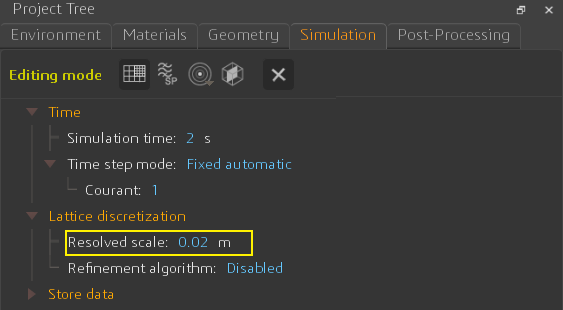

这里采用的均匀网格尺寸为 0.04 m,没有进行任何局部加密。
6、进行计算

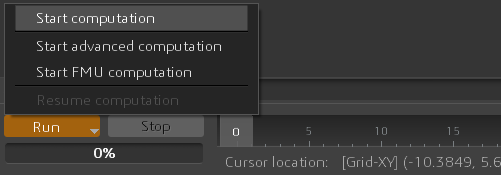

点击左下角按钮Run> Start computation进行求解计算。。
![](/wp-content/uploads/2023/12/cca31c9c0d65f94.png)
7、计算结果

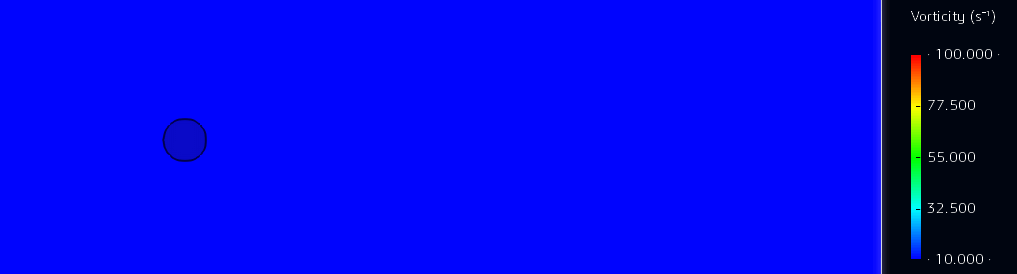

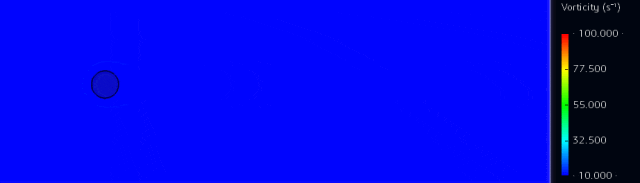

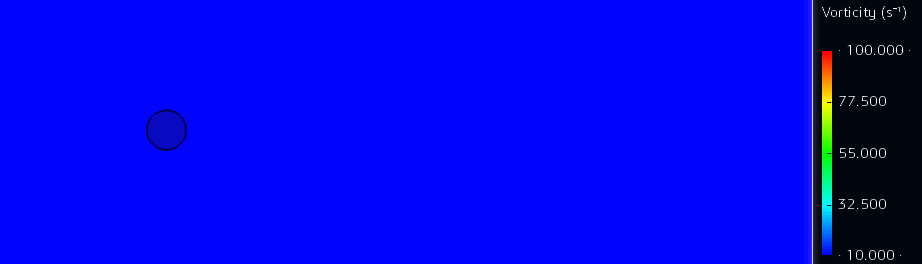

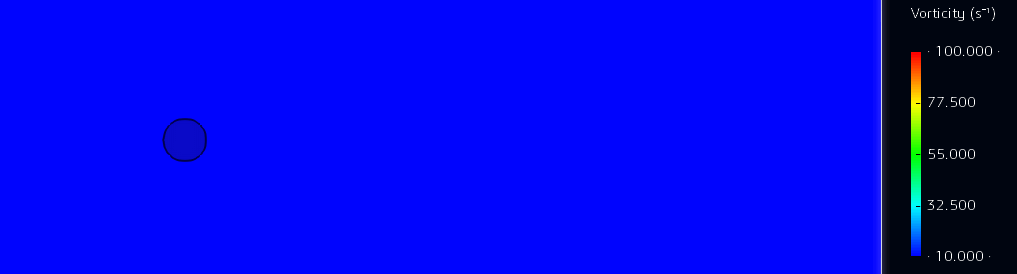

均匀网格下的计算
-

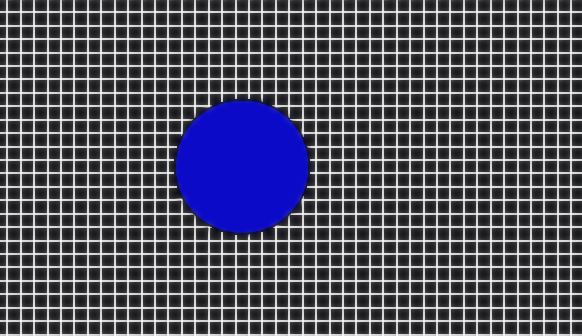

圆柱附近的网格,比较粗糙

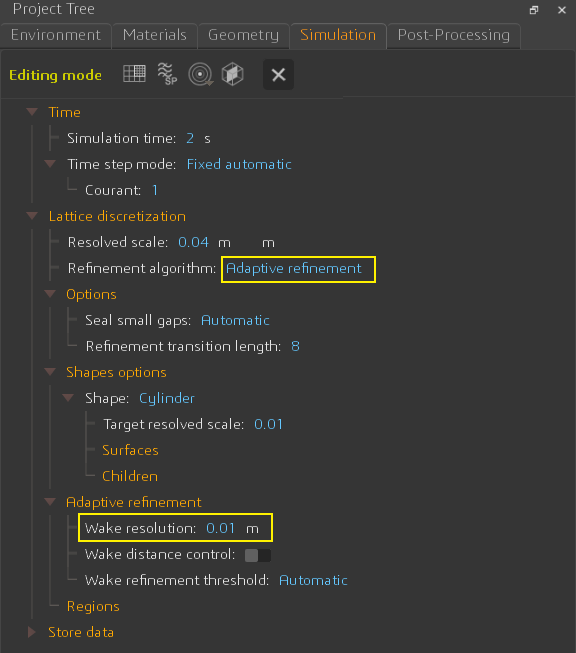

![](/wp-content/uploads/2023/12/a8fc9b700f13dab.png)
![](/wp-content/uploads/2023/12/5741aee1f781b62.png)

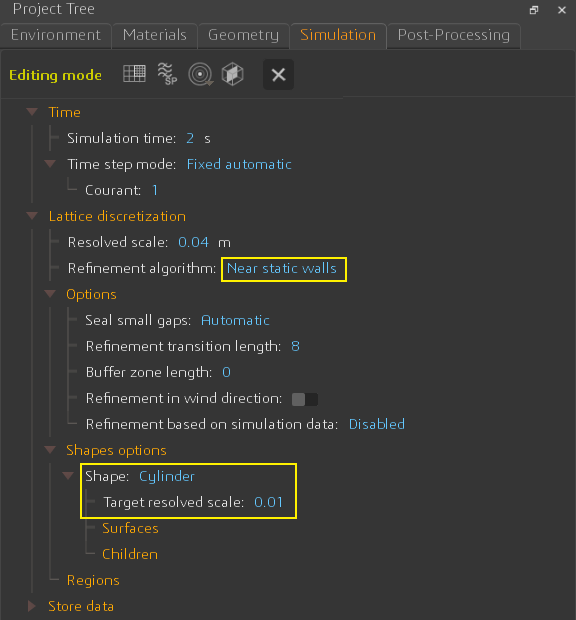

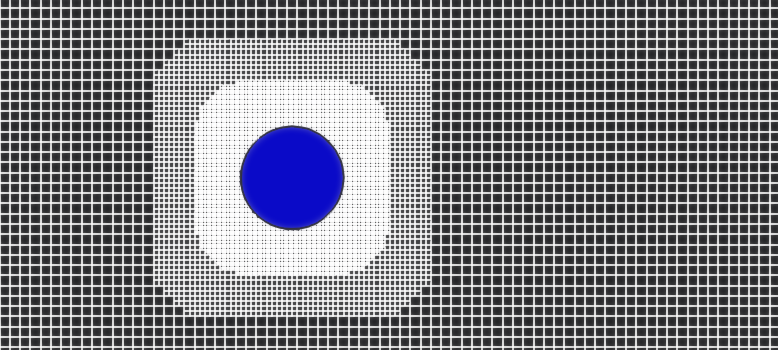

![](/wp-content/uploads/2023/12/3907aa2f1a9d56c.png)
![](/wp-content/uploads/2023/12/f120eb092b1f682.png)
![](/wp-content/uploads/2023/12/bcf55dc51f0ae44.png)
(完)
