内容纲要
本案例演示利用ParaView进行常见的CFD后处理的一般流程。
1 加载文件
-
启动ParaView -
利用菜单 File → Open...
,在打开的文件选择对话框中选择文件disk_out_ref.ex2
,点击 OK 按钮打开文件
![](https://www.topcfd.cn/wp-content/uploads/2024/05/03b7b645837e277.png)
-
点击按钮 Apply 导入文件
![](https://www.topcfd.cn/wp-content/uploads/2024/05/d7417657962ed95.png)
2 模型切片
-

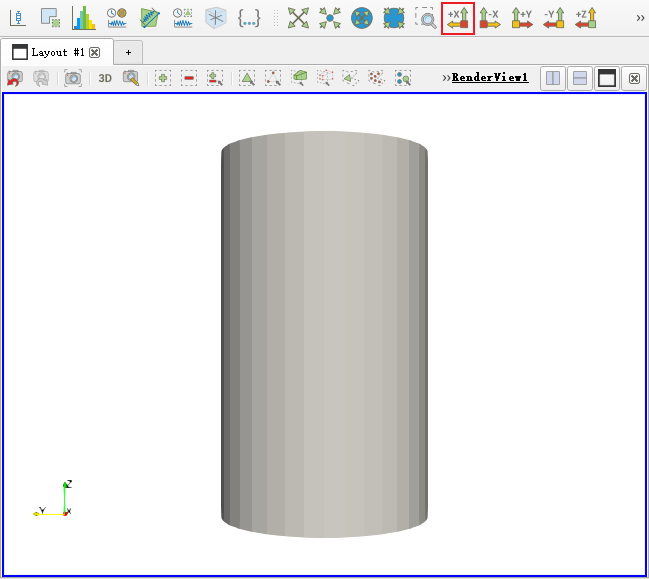

点击工具栏按钮 Set view direction to +X 修改模型视图
![](https://www.topcfd.cn/wp-content/uploads/2024/05/1cd1a0f205fb6cf.png)
-
点击菜单 Filters → Common → Slice 或选择如下图所示的工具栏按钮添加切片过滤器
![](https://www.topcfd.cn/wp-content/uploads/2024/05/f9b02d5ddd00cf5.png)
-

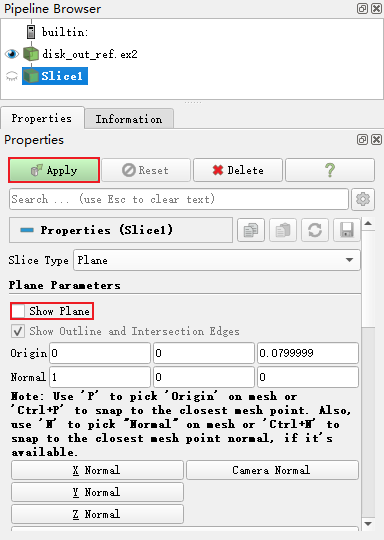

取消激活选项 Show Plane ,点击按钮 Apply 创建切片
![](https://www.topcfd.cn/wp-content/uploads/2024/05/4b8f291614826cd.png)
注:前面将视图切换到+X,这里创建切片时软件会默认以X面进行切片。
”

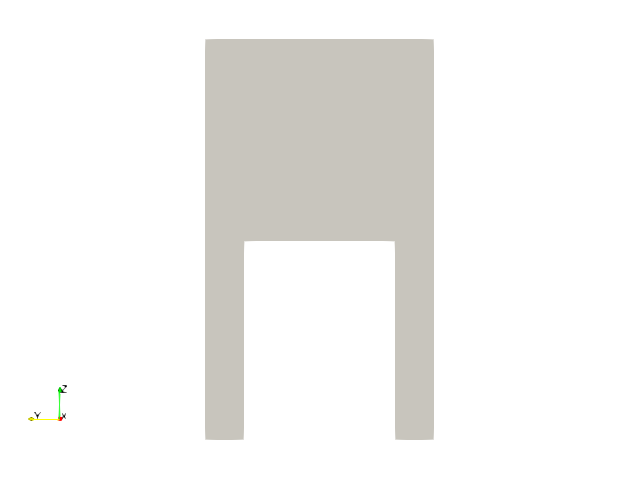

创建的切片如下图所示。
![](https://www.topcfd.cn/wp-content/uploads/2024/05/cc5f64c004f9418.png)
-
将 Coloring 设置为 v,以变量v填充切片,如下图所示
![](https://www.topcfd.cn/wp-content/uploads/2024/05/5c86583b7f3f6e0.png)
可以再添加另一个切片。
-

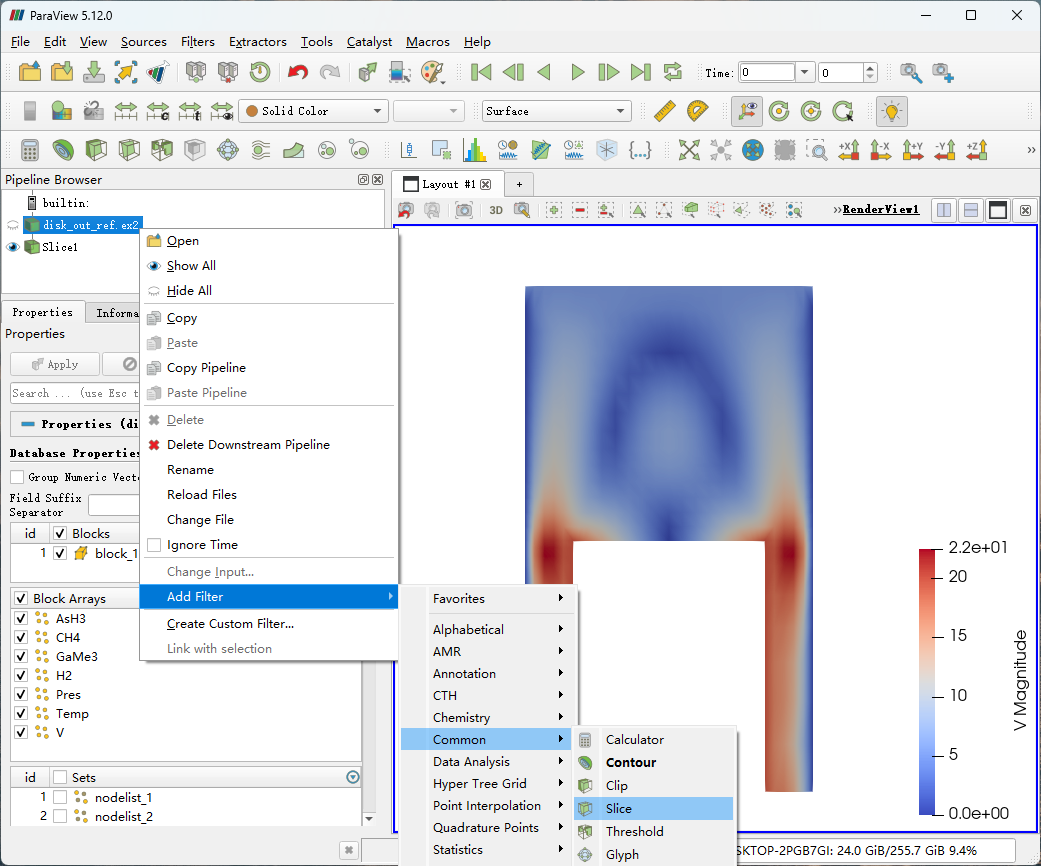

右键选择管道浏览器中的节点 disk_out_ref.ex2 ,点击弹出菜单项 Add Filter → Common → Slice ,如下图所示
![](https://www.topcfd.cn/wp-content/uploads/2024/05/a50b4690b931a23.png)
-

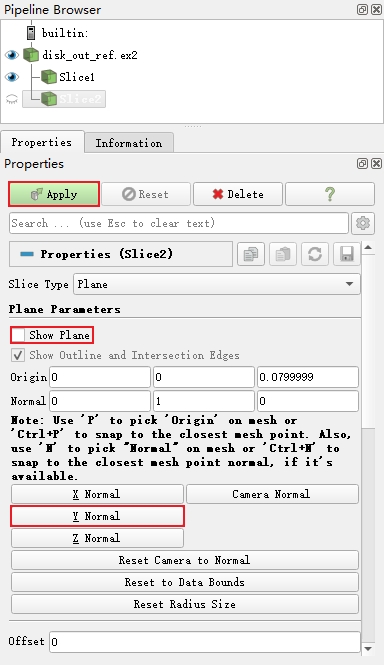

Y Normal。
-
Apply。
-
取消选择 Show Plane。
![](https://www.topcfd.cn/wp-content/uploads/2024/05/c0b89f19659db20.png)
-
将 Coloring 设置为 pres。
![](https://www.topcfd.cn/wp-content/uploads/2024/05/e4e3f39c1957e63.png)
-
点击菜单 View → Color Map Editor 打开Color Map Editor编辑对话框,选择Color map为 Turbo ,如下图所示
![](https://www.topcfd.cn/wp-content/uploads/2024/05/9bdb15d83e9975e.png)

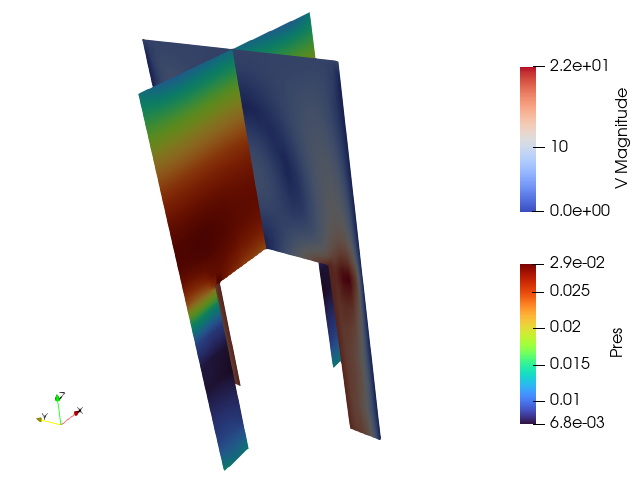

图形窗口如下图所示。
![](https://www.topcfd.cn/wp-content/uploads/2024/05/559a2cf4a133dbe.png)
(待续)
