Floating point exceptions 是Fluent中常见的错误类型，其原因主要可归为软件与硬件两大类。软件层面的异常通常由数值不稳定、网格质量不佳、求解器设置不当、时间步长选择不合理或用户定义函数(UDF)问题引发；而硬件限制（如使用32位系统或内存不足）亦可能诱发此类错误。本文分析 Fluent中浮点异常的成因，并提供切实可行的解决方案。同时，重点探讨偏斜度、正交性、平滑度和长宽比等影响网格质量的关键要素，以提升仿真的稳定性。借助本指南，读者可全面掌握浮点异常的处理机制及缓解策略，从而优化计算流体力学(CFD)仿真效果。

1 ANSYS Fluent中的浮点异常错误

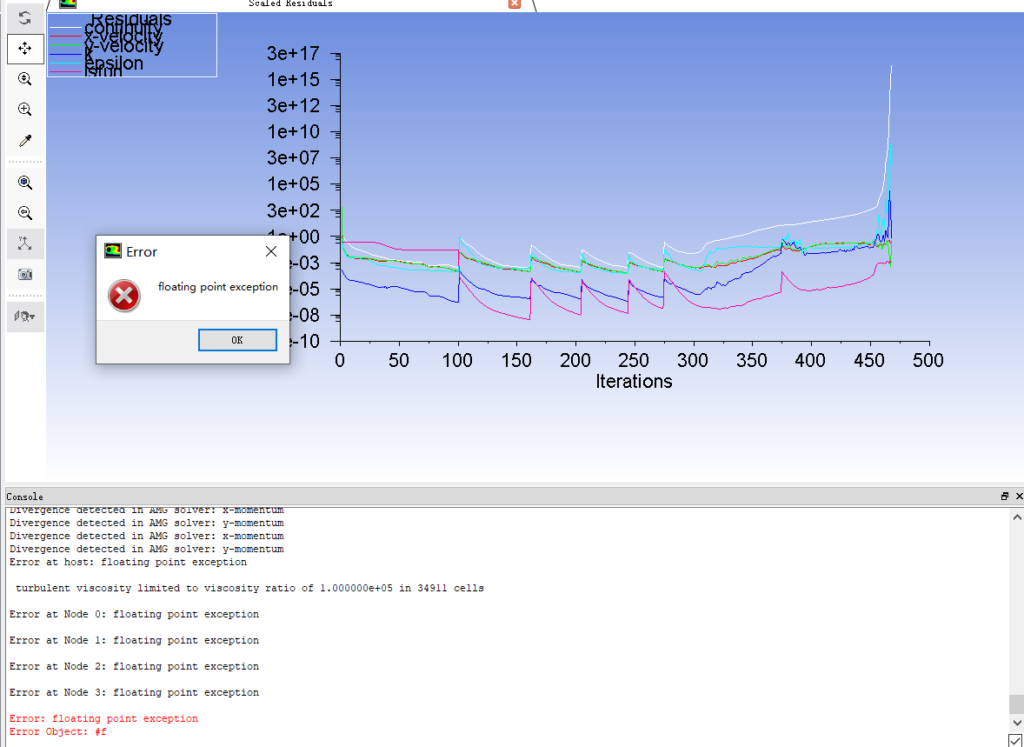

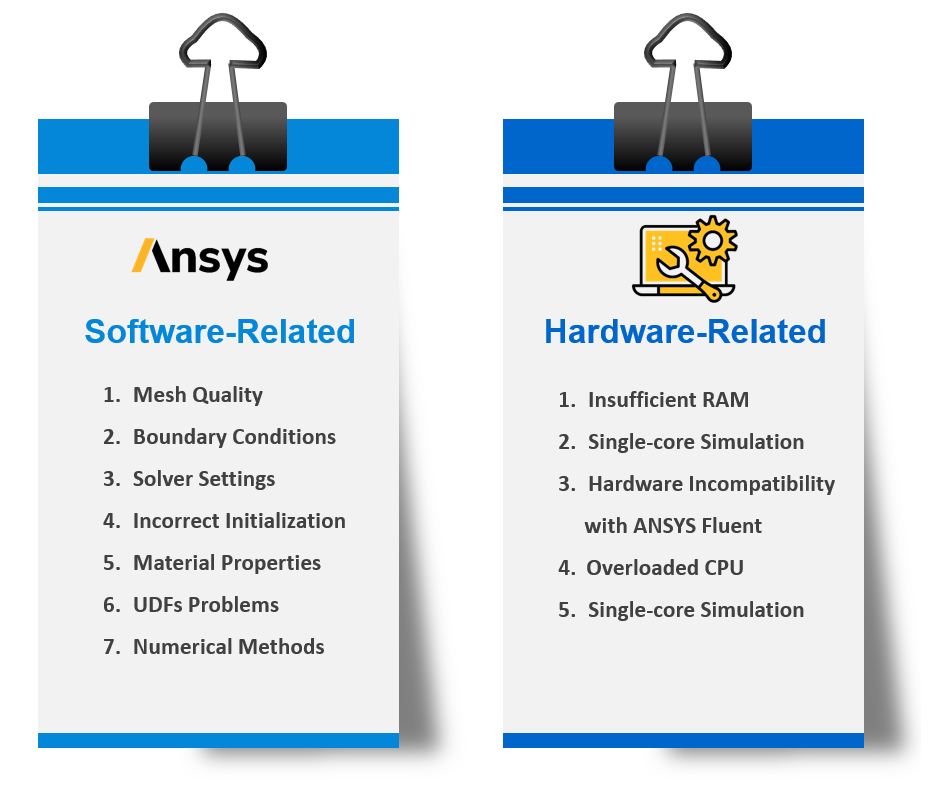

浮点异常（ Floating point exceptions ）是 ANSYS Fluent CFD 仿真中的常见错误，表明求解器发生数值失败，通常由除以零或数值溢出等无效操作引发。该错误可出现在静态仿真、瞬态分析及动态网格仿真等多种场景中。导致此错误的因素主要可分为软件相关与硬件相关两类（图1）。

浮点异常可能表现为多种形态，例如：

• Error at Node 0: Floating Point Exception：这是首个计算节点出现数值错误的典型表现。
• 求解器在初始化或迭代过程中崩溃。
• 残差发散或求解不稳定。

2 硬件相关原因

硬件相关问题虽不常见，但仍可能引发浮点异常，尤其在大型或复杂仿真场景中。

2.1 内存(RAM)不足

仿真所需的内存容量取决于网格规模、求解器配置及物理模型。具体而言：

1. 在单精度模式下，采用压力基求解器的100万单元网格约需1 GB RAM（大致估算标准为每百万单元1 GB）。
2. 若启用双精度模式或附加模型（如湍流、多相流、化学反应等），内存需求将显著增加。

优化建议如下：

1. 升级至配备充足RAM的64位系统。
2. 利用并行计算技术，将计算负载分散至多个处理器以优化性能。

2.2 过时硬件

使用32位操作系统或过时处理器会限制求解器处理大型数据集的能力，进而引发浮点异常。

解决方案：升级至64位操作系统，并确保硬件符合Fluent的推荐规格。

3 软件相关原因

软件相关问题会显著影响 Fluent 中 CFD 仿真的稳定性与准确性，常引发浮点异常。网格质量不佳、边界条件设置错误、求解器参数配置不当、初始化不合理、材料属性定义有误、用户定义函数 (UDF) 故障以及数值方法选择不当，是导致此类浮点异常的主要原因。下文将深入剖析上述问题，并提供有效的解决方案以消除这些错误。

3.1 网格质量

网格质量不佳是引发浮点异常错误的关键诱因，其重要性不容忽视。低质量网格不仅会导致数值不稳定和求解器发散，在某些情形下更会直接诱发浮点异常错误。因此，在启动数值仿真前对网格质量进行评估与优化至关重要。偏斜度、正交质量、平滑度和长宽比等核心指标，能够有效评估网格质量，进而保障 ANSYS Fluent 中 CFD 仿真的准确性、稳定性与可靠性。

3.1.1 偏斜度

偏斜度用于衡量网格单元偏离理想形状（如完美正方形或等边三角形）的程度。偏斜度为0时效果最佳，接近1则几乎不可取。

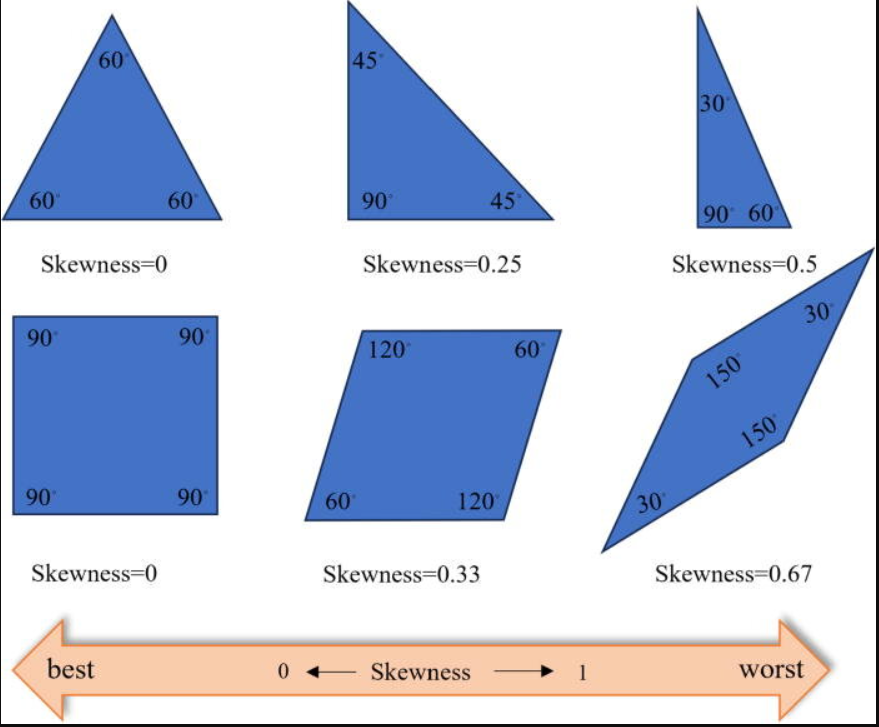

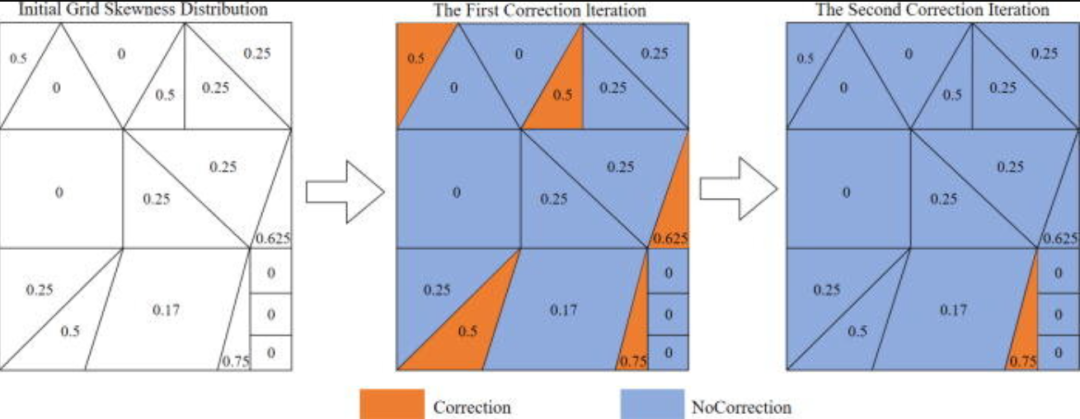

图4展示了网格单元偏斜度的示例，揭示了形状偏差对计算流体动力学（CFD）精度的影响。理想单元（如等边三角形和正方形，偏斜度为0）有助于确保数值稳定性；中等偏斜度（0.25-0.33，常见于直角三角形和平行四边形）虽会引入微小误差，但仍处于可接受范围；而高偏斜度（≥0.5，见于扭曲的三角形和四边形）则可能导致数值不稳定，此时需通过网格细化来保障仿真的准确性。图5则演示了经过两次迭代后的网格偏斜度校正过程。

3.1.2 正交性和非正交性

在CFD网格划分中，正交性与非正交性定义为单元共享表面的法向矢量与连接单元中心矢量之间的夹角。

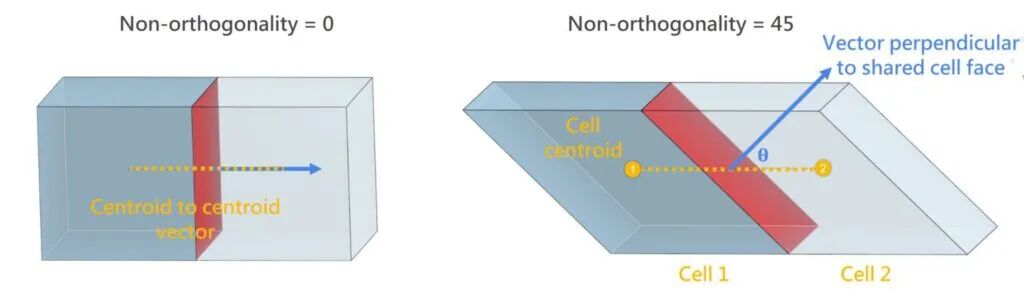

当上述两矢量对齐时形成正交性，其优势在于降低数值误差、提升稳定性、加速收敛并实现合理的通量分布，此类特征常见于矩形或正方形的结构化网格。相反，非正交性表现为两矢量间存在夹角，易导致数值误差增加及数值扩散，需引入校正方案（即非正交校正）。非正交网格多用于处理复杂几何形状，例如三角形网格及倾斜单元（见图6）。

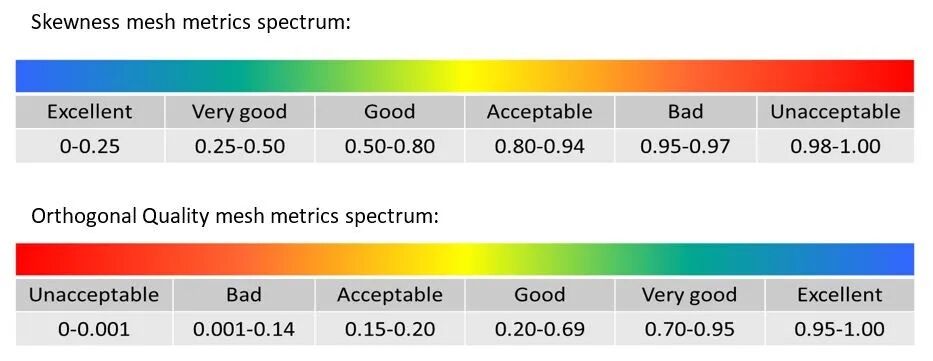

表1对比了CFD网格的正交性与非正交性，图7展示了正交质量指标分布。该指标以红色标识不可接受区域（0-0.001），以蓝色标识优秀区域（0.95-1.00），直观反映了数值仿真中网格单元的质量。为确保网格正交性，建议保持单元面与流动方向接近90度夹角（正交质量=1.0）。应避免使用角度接近0度（正交质量=0）的网格，因其对齐效果差，易导致数值误差增大、计算成本增加及求解不稳定。

3.1.3 平滑度

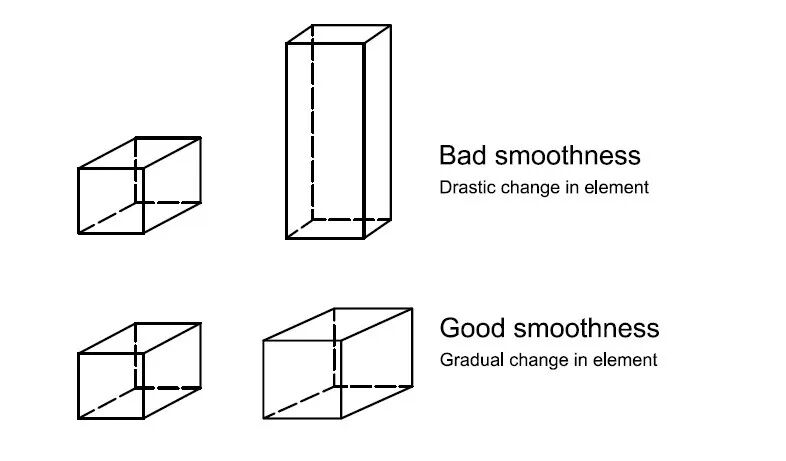

在 Fluent 中，平滑度是衡量网格质量的关键指标。该标准确保相邻单元的尺寸变化平缓（图8）。

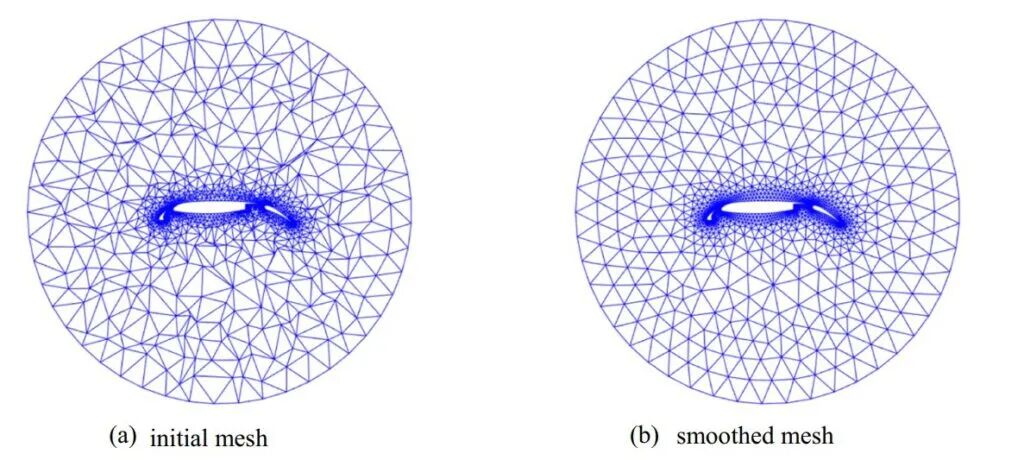

理想情况下，相邻单元间的尺寸比应低于2，最佳值约为1.2。若未满足此标准，将对解的收敛性产生不利影响。该准则适用于结构化与非结构化网格，因此在所有情况下均需予以检查。生成边界层网格时，必须遵循推荐的增长比，以确保平滑过渡及数值解的稳定性。图9对比了初始网格(a)与平滑网格(b)：前者存在间距不规则及单元分布不均的问题，后者则通过提升均匀性与对齐度，实现了更优的数值精度与仿真性能。

3.1.4 长宽比

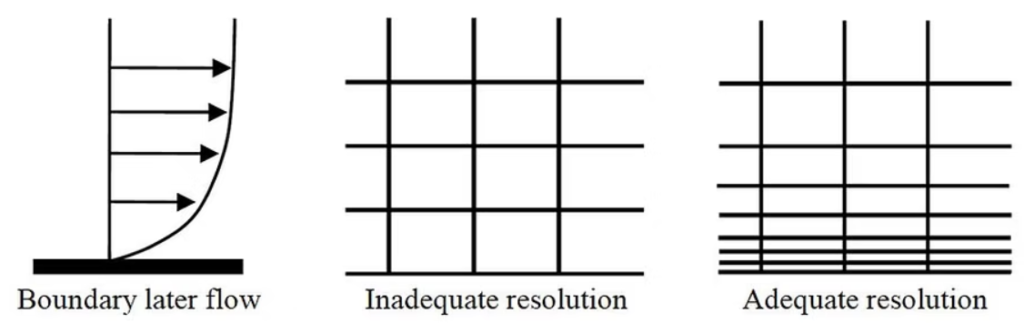

在CFD网格划分中，长宽比定义为网格单元最长边与最短边的比值，用于表征单元的拉伸或扭曲程度，并直接影响数值计算的准确性与稳定性。需注意的是，若网格单元沿强梯度方向拉长，且该方向上的长宽比显著增大，则可能引发计算问题。

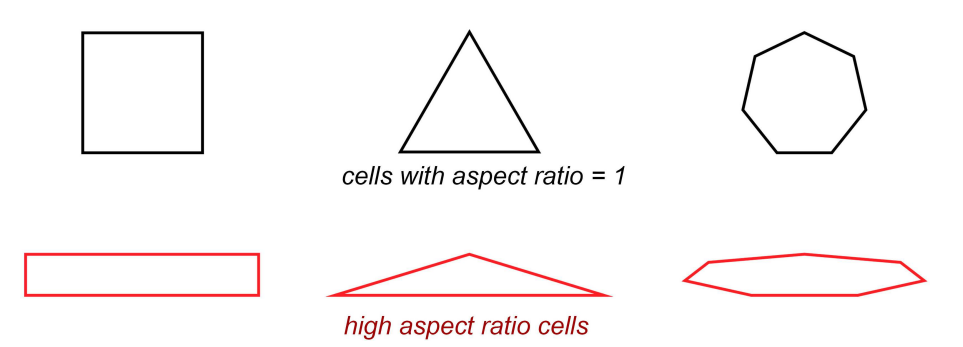

在射流、流动分离、附着及再循环等发生剧烈变化的关键流动区域，应严格避免采用大长宽比的网格。此类区域内的扭曲单元会降低计算精度，并可能导致收敛性变差（图11）。

3.1.5 网格质量差的处理

• 利用 Fluent 的网格质量诊断工具识别并修复问题单元。
• 在边界层或高梯度等关键区域进行网格细化。
• 确保网格完整覆盖几何体的所有部分，避免存在间隙或缺口。

3.2 边界条件不正确

边界条件设置不当或存在冲突，可能导致求解器不稳定及数值发散。

示例：

• 应用不兼容的条件（如速度入口与零流量）。
• 设定不切实际的压力或速度值。

解决方案：

• 仔细核查所有边界条件的物理真实性与一致性。
• 确保流动条件与问题设置相匹配。

3.3 求解器设置和数值方法

求解器配置不当，例如采用过大的时间步长或错误的数值方法，可能引发浮点异常。

常见问题包括：

• 瞬态仿真中时间步长设置过大。
• 选择的求解器类型与物理问题不匹配（如压力基与密度基）。
• 松弛因子过于激进，导致计算不稳定。

解决方案如下：

• 针对瞬态仿真，减小时间步长（通常建议小于0.005）。
• 在瞬态分析中采用PISO方法以提升稳定性。
• 调整松弛因子以稳定求解过程。

3.4 初始化不正确

在 Fluent 中，不正确的初始化可能引发求解器不稳定及浮点异常。

常见问题包括：

• 速度或压力场设定脱离实际；
• 湍流参数初始化不当；
• 参考压力位置设置错误。

解决方案：为避免此类错误，建议采用混合初始化方法，输入真实物理值，并确保多相流模型中各相体积分数的准确性。合理的初始化设置有助于提升求解器的稳定性与收敛性能。

3.5 边界条件不正确

不切实际的边界条件可能引发不连续性，进而导致求解器崩溃。 解决方案：仔细核查所有边界条件，确保其符合物理真实并与问题设置相匹配。

3.6 用户定义函数(UDF)

若自定义UDF编写或实现不当，可能引入错误。例如，当UDF计算出超出物理范围的值或未处理零分母时，可能触发浮点异常。

解决方案：

• 调试UDF，确保所有变量处于合理的物理范围内。
• 在将其应用于复杂仿真之前，先通过简单案例对UDF进行测试。

4 常见问题

1. ANSYS Fluent中的浮点异常是什么？

   由除以零或溢出等无效操作引发的数值错误。

2. 什么导致浮点异常错误？

   网格质量不佳、求解器设置不当、边界条件不稳定或硬件资源不足。

3. 如何解决由于网格质量导致的浮点异常？

   优化偏斜度、正交性及长宽比，并在关键区域进行网格细化。

4. RAM不足如何导致浮点异常错误？

   内存容量过低会导致求解器无法有效处理数据，从而引发计算不稳定。
