【燃烧案例】06:预混燃烧

内容纲要

本案例利用Fluent中的预混燃烧模型仿真计算锥形燃烧器中的预混燃烧问题。

1

问题描述

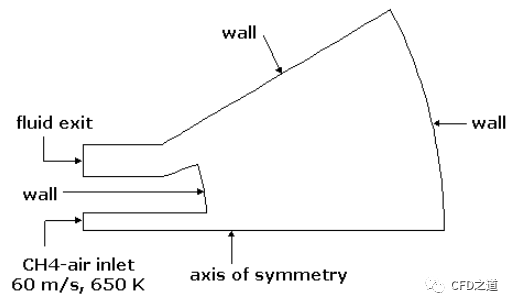

本案例考虑的锥形燃烧室如图1所示。燃烧器中心的一个小喷嘴以60米/秒和650 K向计算区域中稀薄的甲烷/空气混合物(当量比=0.6),高速气流在燃烧器中反向,通过同轴出口流出计算域。

等效化学反应模型如下:

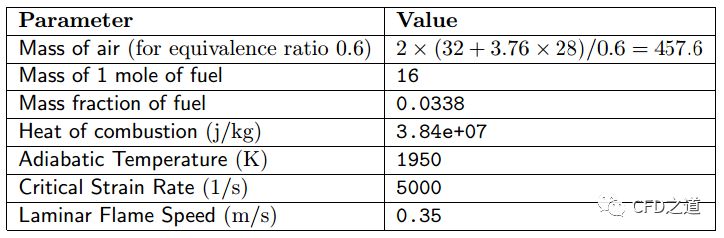

与此反应相关的一些参数:

2

Fluent设置

2.1 模型准备
  • 准备计算文件conreac.msh

  • 2D模式启动Fluent,激活选项Double Precision

2.2 导入模型
  • 利用菜单File → Read → Mesh...

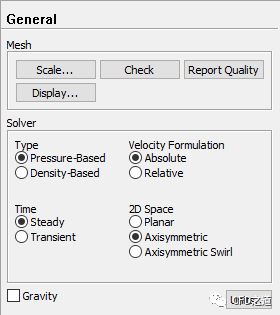

2.3 General设置
  • 选择选项Axisymmetric

2.4 Models设置

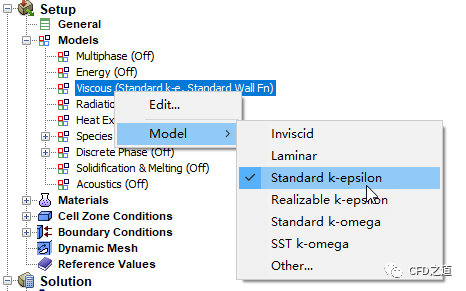

  • 选择Standard k-epsilon湍流模型

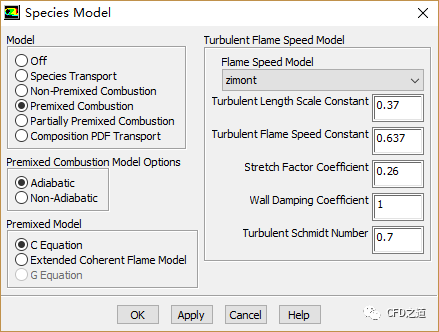

  • 双击模型树节点models → Species打开组分输运模型设置对话框

2.5 Materials设置

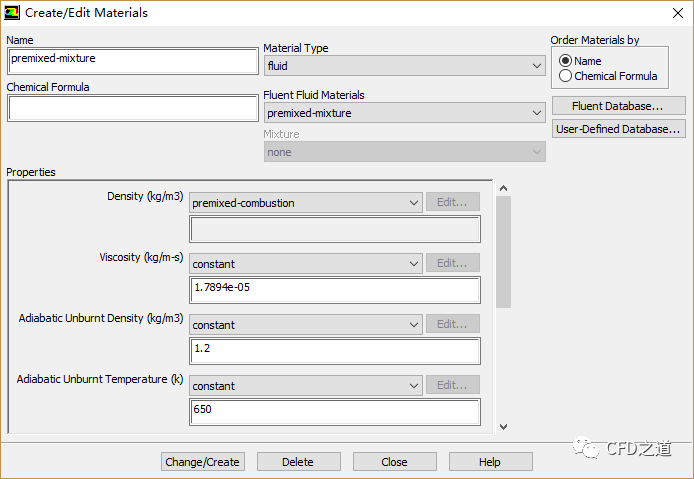

  • 鼠标双击模型树节点Materials > Fluid > premixed-mixed弹出材料设置对话框

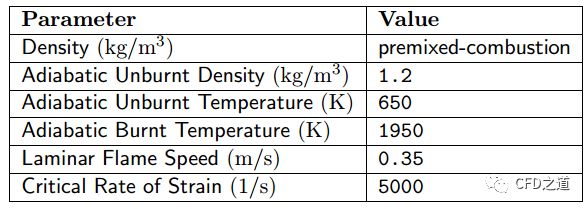

按下列参数进行设置

对于绝热模型来讲,计算域中的温度通过未燃温度与已燃温度来计算。

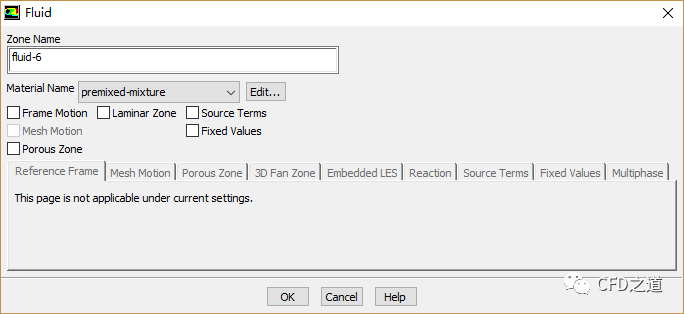

2.6 Cell Zone Conditions

计算区域设置如下图所示,指定Material Name为premixed-mixtured。

2.7 Boundary Conditions设置

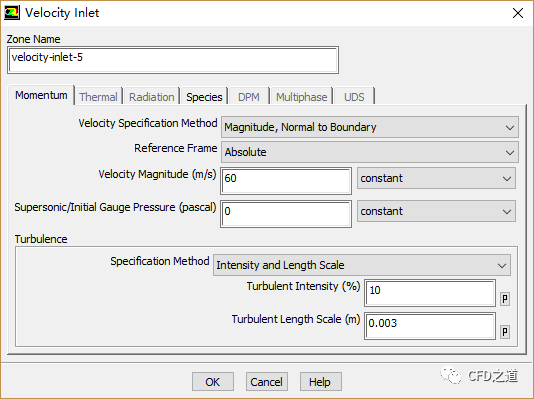

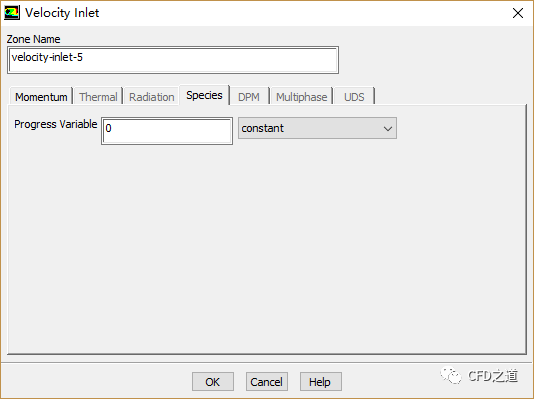

1、velocity-inlet-5设置

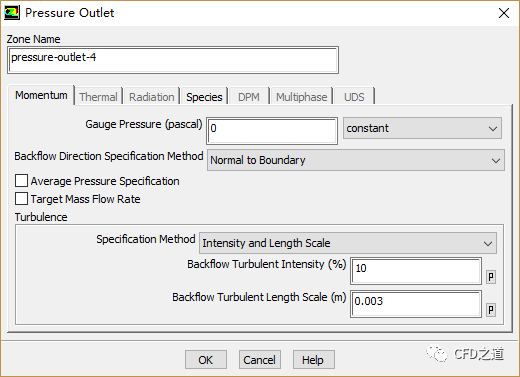

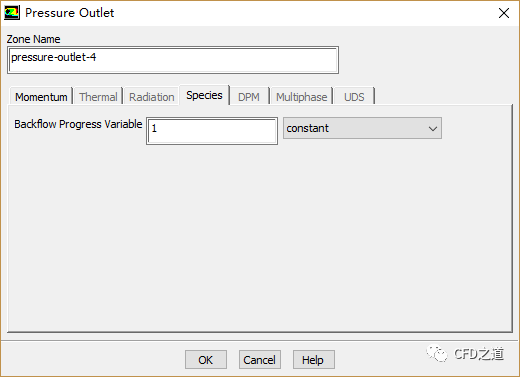

2、Boundary Conditions


2.8 Controls

不选择Premixed Conbustion,先进行冷态计算。

  • 鼠标双击模型树节点Solution > Controls,右侧面板点击按钮Equations...

2.9 初始化及计算

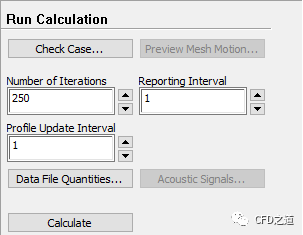

计算250步。

2.10 激活预混模型计算
  • 鼠标双击模型树节点Solution > Controls,右侧面板点击按钮Equations...

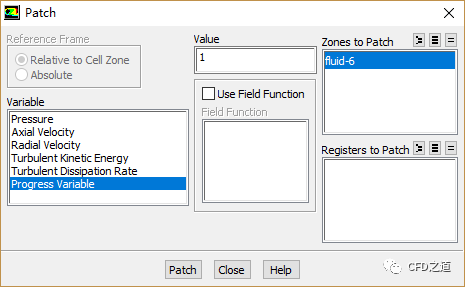

  • 鼠标双击模型树节点Initialization,右侧面板点击Patch

这一步非常重要,否则燃烧进行不下去

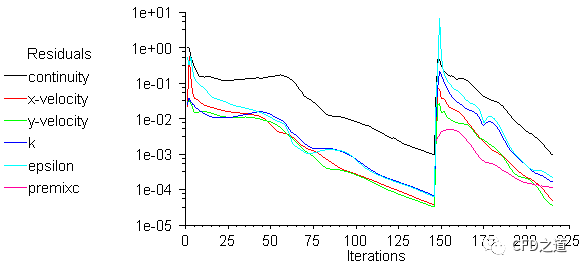

  • 继续计算200步

3

计算结果

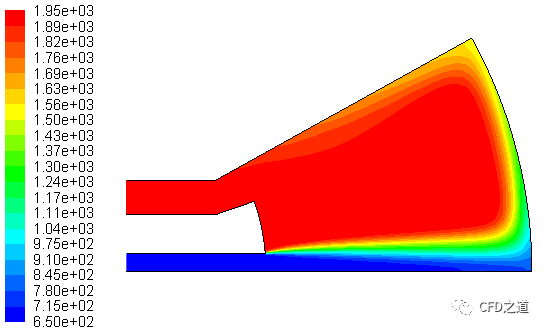

1、温度分布

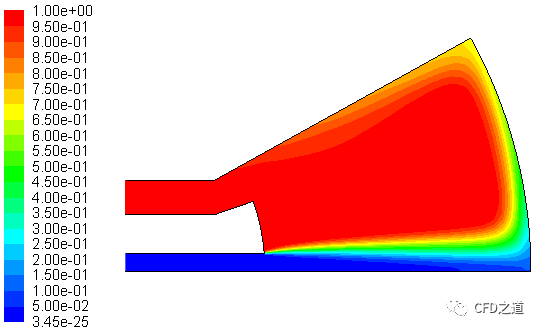

2、进程变量

链接: https://pan.baidu.com/s/1RjPFnFJAkPgV9Act8XXSWw 密码: 3mb8
