Fluent动参考系|01 离心泵SRF

内容纲要
本案例利用Fluent中动参考系模型计算离心泵内部流场。

1 问题描述

本案例就是离心泵内部稳态流动,其工作介质为水,不考虑其可压缩性。指定泵的转速及其他流动工况,获取操作条件下泵的扬程。

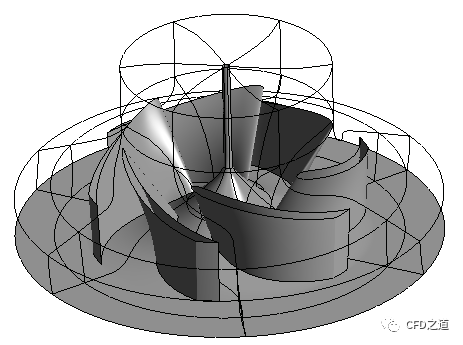

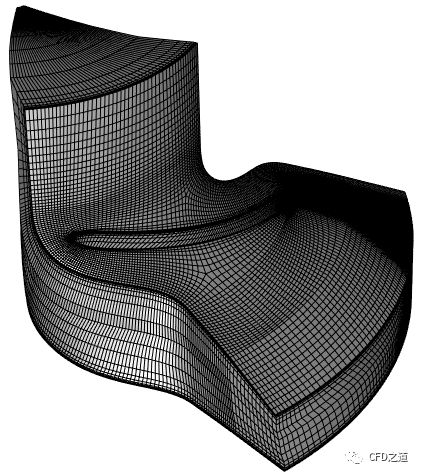

案例几何利用Bladegen生成,采用TurboGrid生成计算网格,取一个周期结构进行计算。工作流程如下图所示。

注:此类旋转机械问题,利用CFX进行计算更方便。

2 Fluent设置

2.1 General设置

  • 进入General面板,修改角速度单位为rpm

  • 将3个流体区域合并成1个计算区域

注:本案例是单参考系模型,只需要一个计算域

  • 创建周期结构

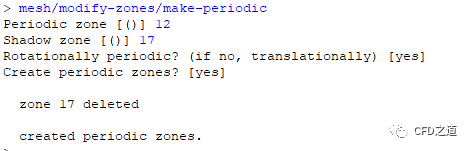

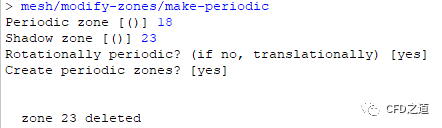

TUI窗框中输入命令mesh/modify-zones/make-periodic创建周期结构

  • 如下图所示创建周期边界

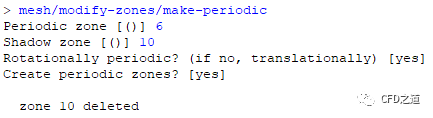

  • 相同方式创建周期边界

2.2 Models设置

  • 采用SST k-omega湍流模型

2.3 Materials设置

  • 添加材料介质water-liquid

2.4 Cell Zone Conditions设置

  • 指定流体计算区域的材料介质为water_liquid

  • 激活选项Frame Motion,并指定其旋转速度为2000 rpm

注:注意设置旋转轴与旋转方向

2.5 边界条件指定

1、blade边界设置

  • 指定边界bladeMoving Wall,并指定其与相邻网格区域相对静止,如下图所示

2、其他壁面设置

  • 同时选中inblock-hub, inblock-shroud, outblock-hub, outblock-shroud, passage-hub 、passage-shroud,点击弹出菜单项Multi Edit…

  • 如下图所示设置这些面与相邻边界的相对转速为0

3、inblock-inflow设置

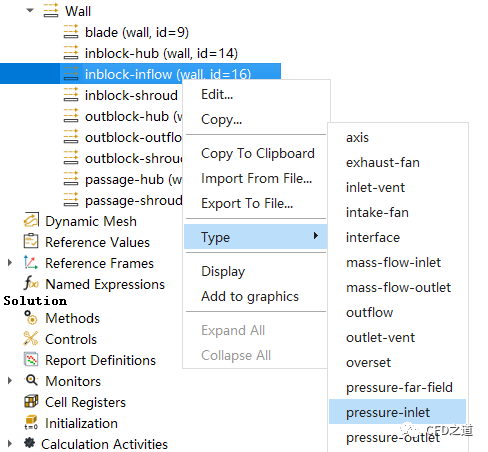

  • 修改其边界类型为pressure-inlet

  • 指定Gauge Total Pressure0

注:本案例设置入口总压为0,并设置出口质量流量,以此来计算泵的增压量。

4、outblock-outflow设置

  • 修改边界类型为mass-flow-outlet

  • 指定出口流量为12.96 kg/s

2.6 Methods

  • 如下图所示指定求解算法

2.7 定义监测

  • 监测出口静压

2.8 初始化

  • 先进行Hybrid Initialization初始化

  • 采用TUI命令进行FMG初始化

solve/initialize/fmg-initialization

2.9 迭代计算

  • 如下图所示迭代计算2000步

3 计算结果

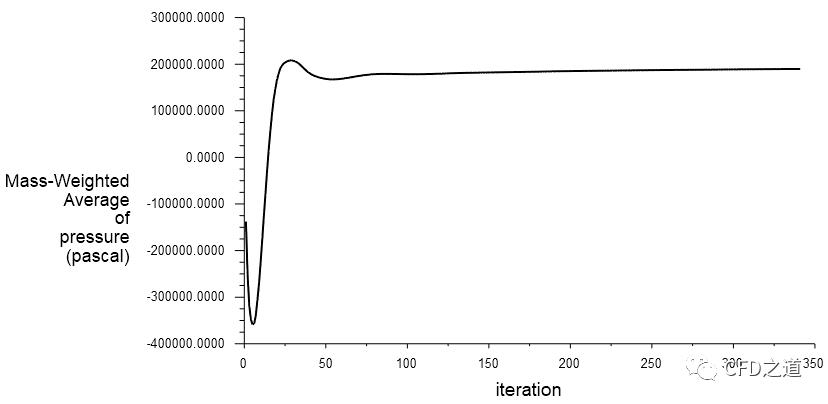

  • 出口监测的压力

3.1 进入CFD-Post

  • 双击E2单元格进入CFD-Post

3.2 初始化Turbo

  • 进入Turbo标签页,如下图所示右键选择节点inlet,点击弹出菜单项Edit…打开设置面板

  • 如下图所示指定旋转机械的各部分组成

  • 进入Instancing标签页,如下图所示设置参数,点击按钮Initialize完成初始化

3.4 3D View

  • 双击节点3D View弹出设置面板,如下图所示选择参数

  • 图形窗口显示3D几何模型

3.5 Blade-to-Blade设置

  • 双击节点Blade-to-Blade打开设置面板

  • 如下图所示设置参数,点击Apply按钮

  • 显示压力云图,如下图所示

  • 相同方式显示Span=0.75位置的速度矢量,如下图所示设置参数

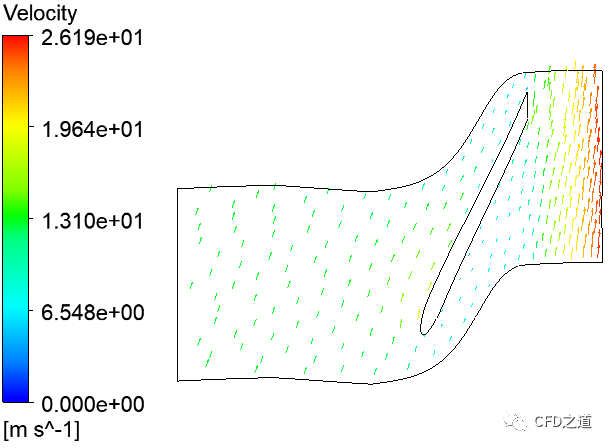

  • 矢量显示如下图所示

3.6 Meridional

  • 双击节点Meridional,如下图所示设置参数

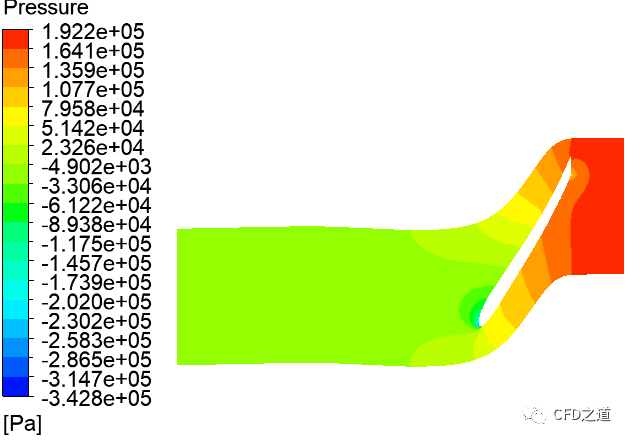

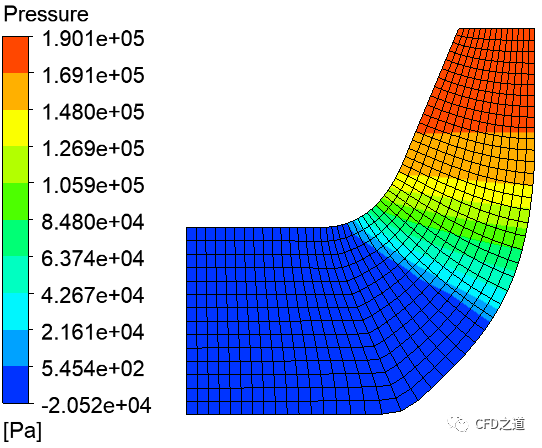

  • 压力云图如下图所示

3.2 Turbo Charts

  • 双击节点Blade Loading,设置Span=0.25,点击Apply按钮可查看叶片压力分布

  • 周向速度分布

  • 轮毂到机壳之间的压力分布

  • 进出口之间压力分布

3.3 Turbo 3D显示

  • 创建Turbo Surface

  • 如下图所示创建

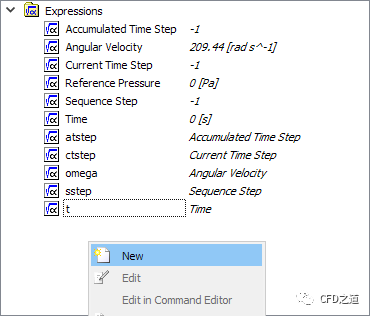

  • 新建表达式

  • 计算压力水头


链接:https://pan.baidu.com/s/19Mq7SFj7urika8SHQuH-VQ
提取码:cxd2
