Fluent动网格【3】：运动指定UDF

除了利用Profile进行运动指定之外，Fluent中还可以使用UDF宏来指定部件的运动。其中用于运动指定的宏主要有三个：

• DEFINE_CG_MOTION

• DEFINE_GEOM

• DEFINE_GRID_MOTION

今天主要看第一个UDF宏DEFINE_CG_MOTION。

DEFINE_CG_MOTION宏主要用于描述刚体的运动。所谓“刚体”，指的是在运动过程中部件几何形状不会发生任何改变，只是其质心位置发生改变。

在定义刚体的运动时，通常以速度方式进行显式定义。

DEFINE_CG_MOTION宏的结构很简单。

其中：

name：为宏的名称，可以随意定义

dt：一个指针Dynamic_Thread *dt，存储动网格属性，通常不需要用户干预。

vel：平动速度，为一个数组，其中vel[0]为x方向速度，vel[1]为y方向速度，vel[2]为z方向速度。

omega：转动速度，omega[0]为x方向角速度，omega[1]为y方向角速度，omega[2]为z方向角速度。

time：当前时间。

dtime：时间步长。

DEFINE_CG_MOTION宏实际上是要返回数据vel或omega。

实例1：利用DEFINE_CG_MOTION宏定义速度：

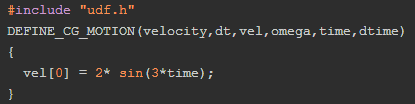

可以写成：

很简单，对不对？

再来个复杂点的例子。

实例2：已知作用在部件上的力F，计算部件在力F作用下的运动。

可以采用牛顿第二定律：

则速度可写为：

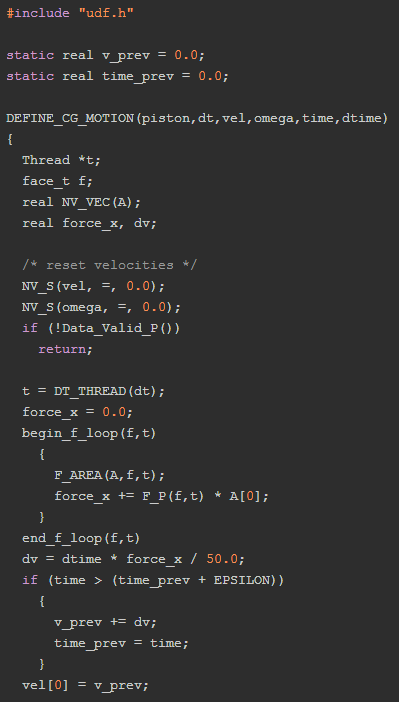

可写UDF宏为：
