Fluent动网格【8】：网格运动案例

Fluent动网格中的DEFINE_GRID_MOTION宏允许用户定义网格节点的运动。本案例演示采用DEFINE_GRID_MOTION宏指定边界节点的运动。

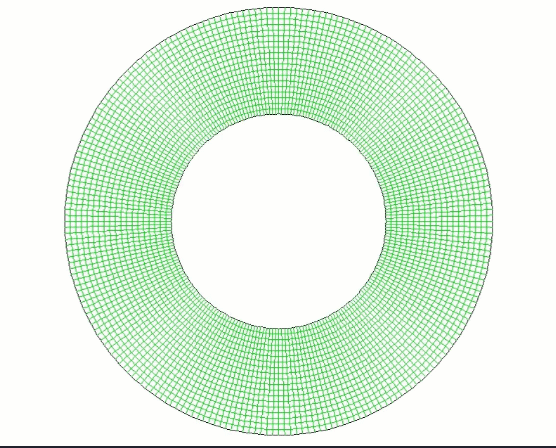

案例动网格效果如图所示。

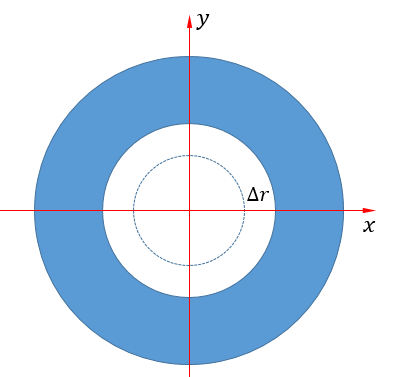

本案例几何模型如图所示。

如图所示的同心圆柱体，内圆柱面进行扩张与收缩运动。其脉动位移可表达为：

其中v为径向速度，这里指定为：

可得内圆节点每个时间步坐标为：

角度：

内圆几何半径为1 m，外圆半径为 2 m。

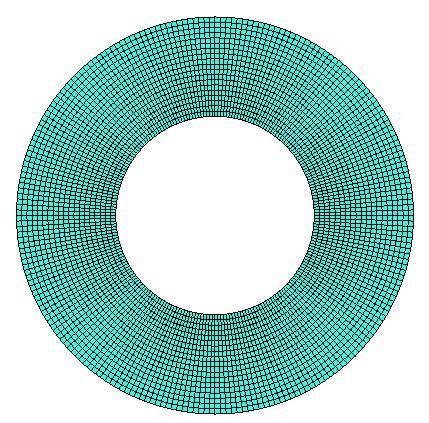

在ICEM CFD中创建几何模型并划分网格，并将内圆面命名为inner，外圆面命名为outer。如图所示。

本案例UDF如图所示。

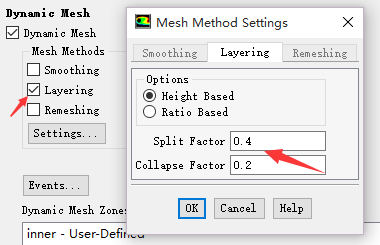

采用Layering网格更新，参数可采用默认设置。

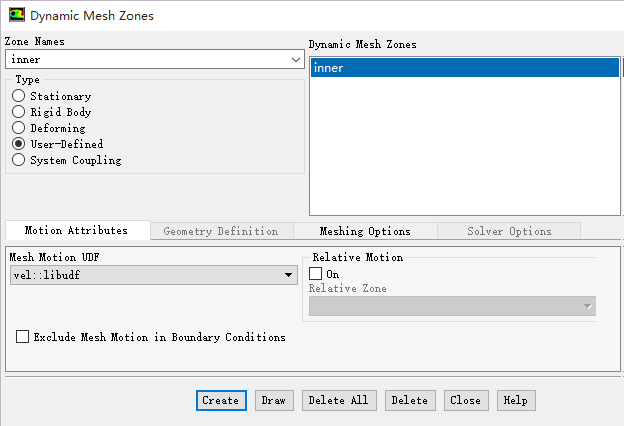

设置inner边界运动类型为user-defined，并加载udf。如下图所示。
