本案例主要描述如何在Fluent中处理包含了公转和自转的复合运动。涉及到的内容包括：

• 多区域模型创建

• 滑移网格设置

• 区域运动UDF宏DEFINE_ZONE_MOTION

案例描述

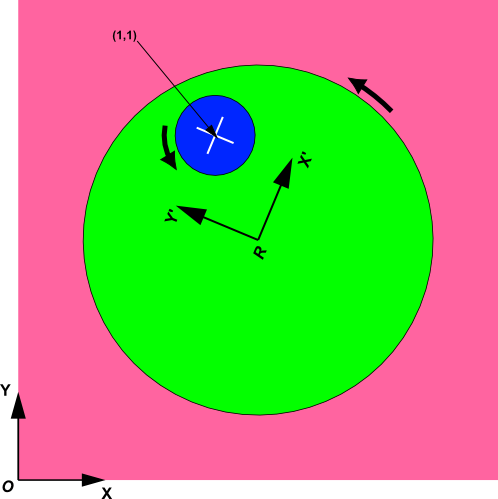

案例几何如图所示。

其中红色区域为静止区域，绿色区域绕圆心以角速度1 rad/s旋转，蓝色区域随绿色区域绕圆心旋转的同时，自身还保持 -2 rad/s的速度转动。

建模及网格

本案例采用2D几何模型，采用DM进行模型创建，应用布尔运算创建多个计算区域。

采用三角形网格划分，需要注意的是在创建网格过程中，给两对interface进行边界命名。网格划分工作在Mesh模块中进行。

详细建模过程可观看后方视频。

UDF

本案例区域运动采用滑移网格解决。其中蓝色区域相对于绿色区域的运动采用相对运动，而蓝色区域自转运动采用UDF宏DEFINE_ZONE_MOTION进行指定。

此UDF可以采用解释或编译的方式加载。

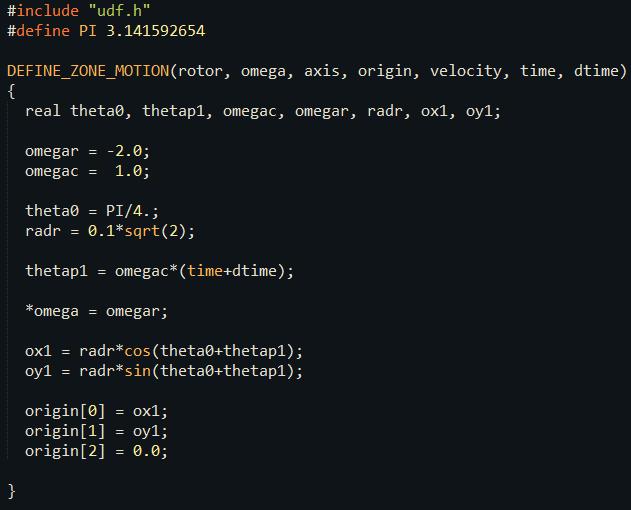

宏文件内容如图所示。关于宏的解释参阅后方视频。

区域运动指定

注意：在设置区域为Mesh Motion之前，设置计算类型为瞬态Transient。

• 红色区域

红色区域为静止区域，保持默认即可。

• 绿色区域

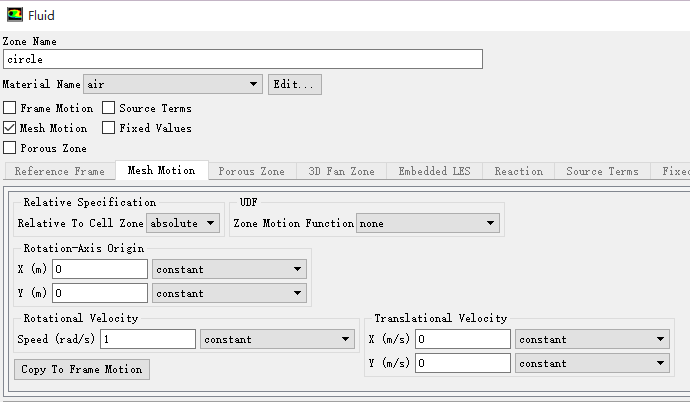

指定绿色区域角速度为1 rad/s。如图所示。

• 蓝色区域

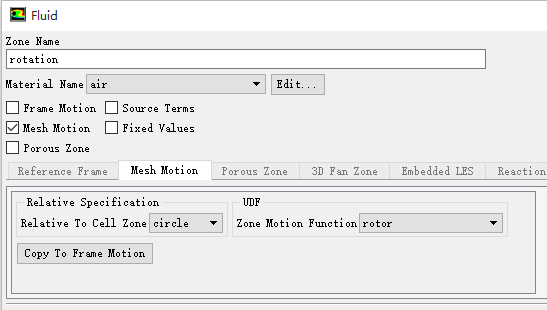

指定蓝色区域相对绿色区域运动，并利用UDF指定其运动。

视频操作
