内容纲要
本案例演示利用Fluent Meshing对导入的STL几何文件进行面网格重构,以方便后续的体网格生成。

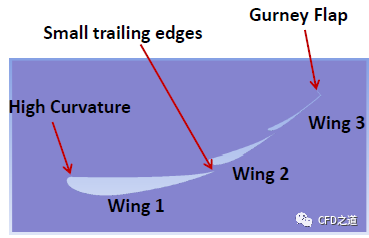

案例几何模型如下图所示。
![](/wp-content/uploads/2023/02/9ccc212a7cf497a.png)
在划分网格过程中需要关注的内容包括:
-
捕捉大区率区域,如图中的High Curvature -
捕捉小的gurney襟翼特征 -
捕捉后缘几何的细小特征 -
捕捉计算区域非常小的厚度特征 -
捕捉尾迹区域特征
1 导入几何模型
-

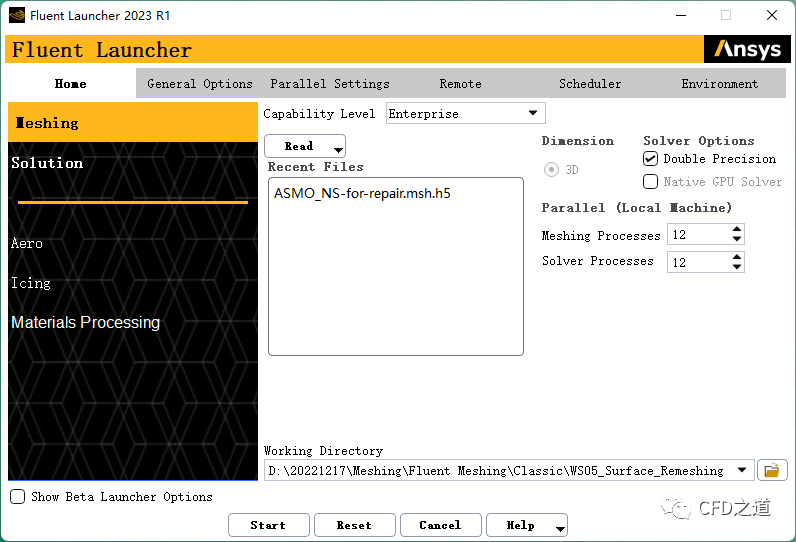

启动Fluent Meshing
![](/wp-content/uploads/2023/02/8b8b56bf63c8a7e.png)
-

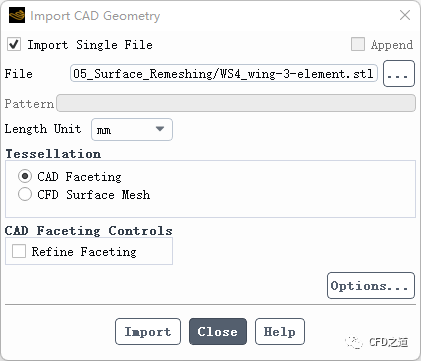

选择菜单File → Import → CAD,选择几何文件WS3_wing-3-element.stl -
点击Import按钮导入几何文件
![](/wp-content/uploads/2023/02/9d0dd60d842e78b.png)
2 提取边线特征并显示
-

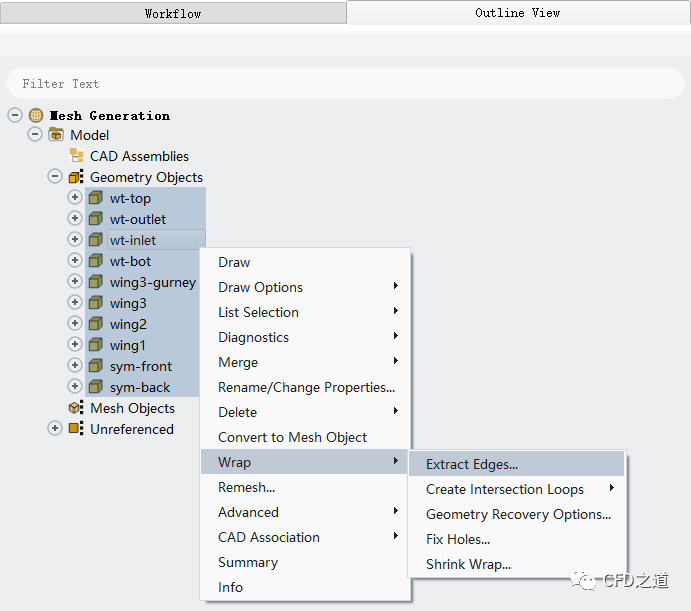

选择Geometry Objects节点下的所有项,点击鼠标右键,选择菜单Wrat → Extract Edges...
![](/wp-content/uploads/2023/02/fac9eefa40263a0.png)
-
弹出的对话框中采用默认设置,点击OK按钮提取特征曲线
![](/wp-content/uploads/2023/02/1bd02bf72488a68.png)

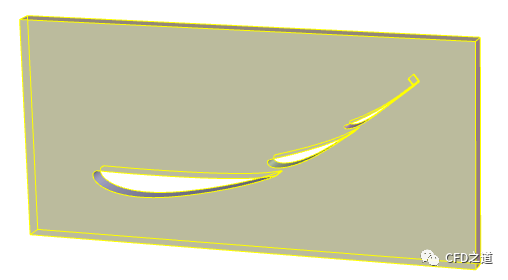

此时观察几何,如下图所示,可以看出几何边线已经被提取出来了。
![](/wp-content/uploads/2023/02/283e33d769bd0ab.png)
3 合并几何
-

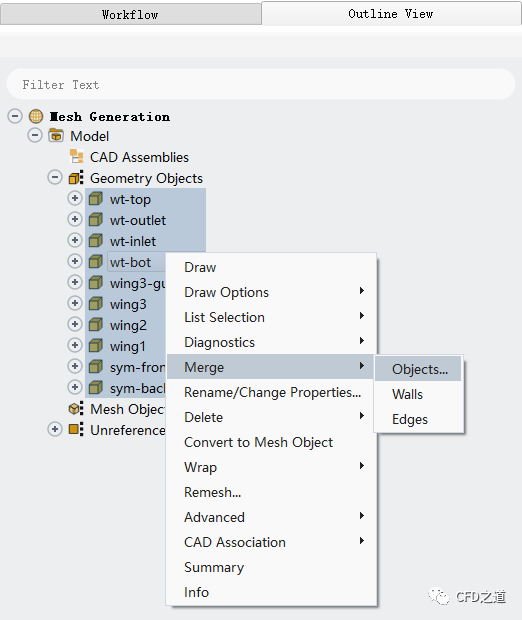

右键选择所有的几何节点,点击鼠标右键选择菜单Merge → Objects...
![](/wp-content/uploads/2023/02/802f503ff5ac60b.png)
-
弹出对话框中输入名称为aero-object,点击Merge按钮合并所有几何
![](/wp-content/uploads/2023/02/ae6915af7fe26cb.png)
-

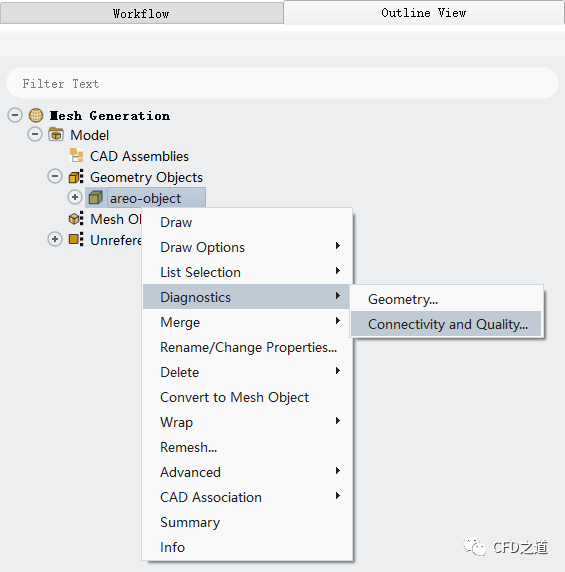

右键选择节点aero-object,选择右键菜单Diagnostics → Connectivity and Quality...
![](/wp-content/uploads/2023/02/ea1e503fce1376c.png)
-

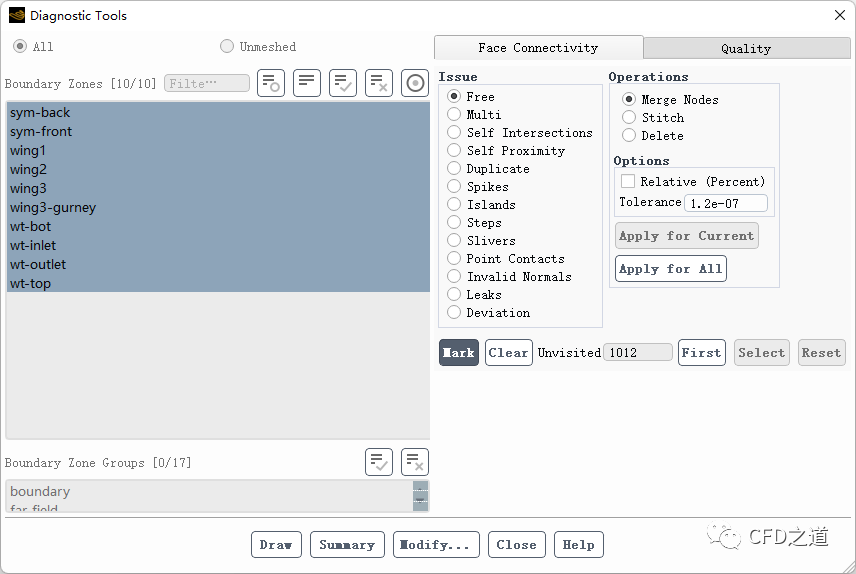

弹出的设置对话框中采用默认参数,点击按钮Apply for All可清除掉几何中的自由边
![](/wp-content/uploads/2023/02/bcb49aa27005eea.png)
4 设置曲率尺寸控制
-

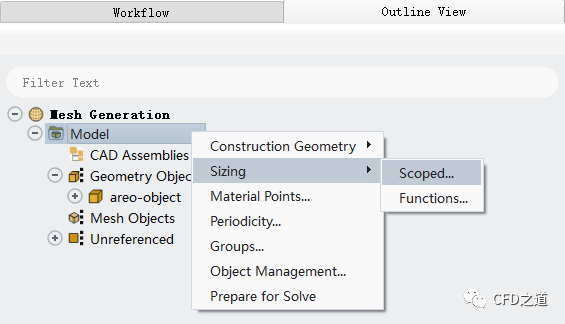

右键选择模型树节点Model,选择右键菜单**Sizing → Scoped...**弹出尺寸定义对话框
![](/wp-content/uploads/2023/02/0dbb294ab26d0aa.png)
-

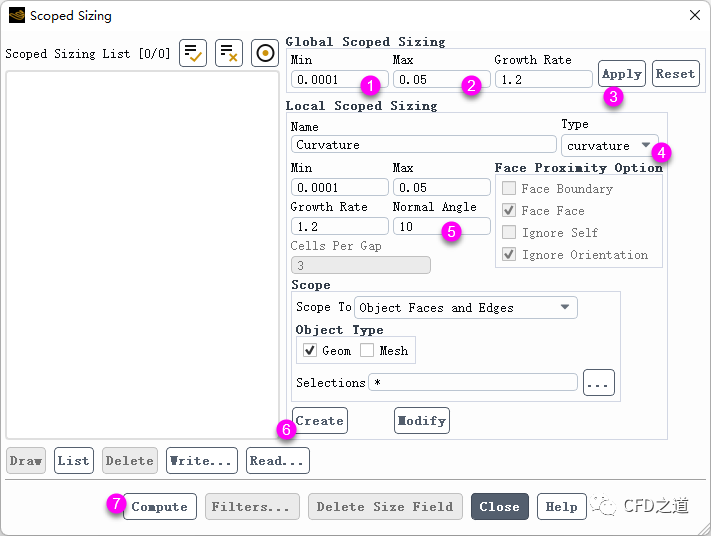

设置Global Scoped Sizing,设置Min为0.0001,设置Max为0.05,设置Growth Rate为1.2,如下图所示参数进行设置,点击Compute按钮
![](/wp-content/uploads/2023/02/6352bfe891c8b29.png)
-

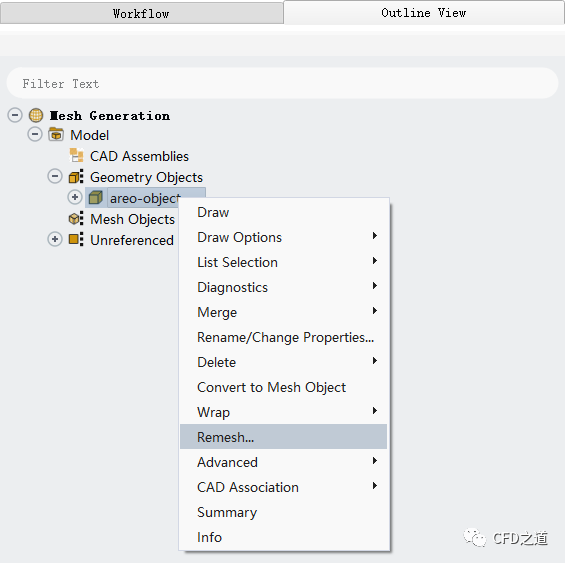

右键选择模型树节点areo-object,选择右键菜单Remesh...
![](/wp-content/uploads/2023/02/673ea30233ecf79.png)
-
弹出菜单中设置New Object Name为remesh-1,点击OK按钮进行网格重构
![](/wp-content/uploads/2023/02/a9434d758c7c23d.png)

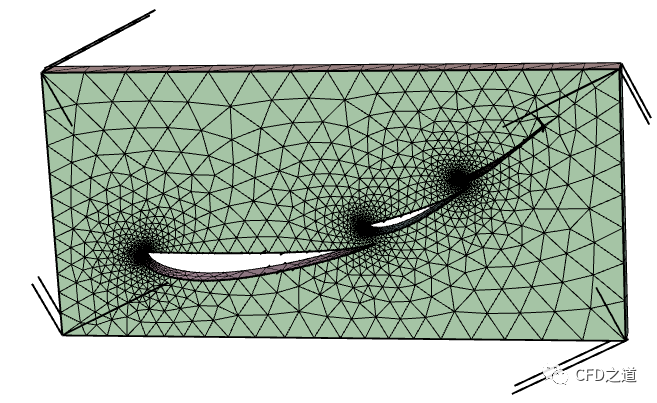

重构后几何面如下图所示。
![](/wp-content/uploads/2023/02/d2d99f54dc0032a.png)
5 添加hard尺寸控制
可以为一些几何特征单独指定尺寸。
-

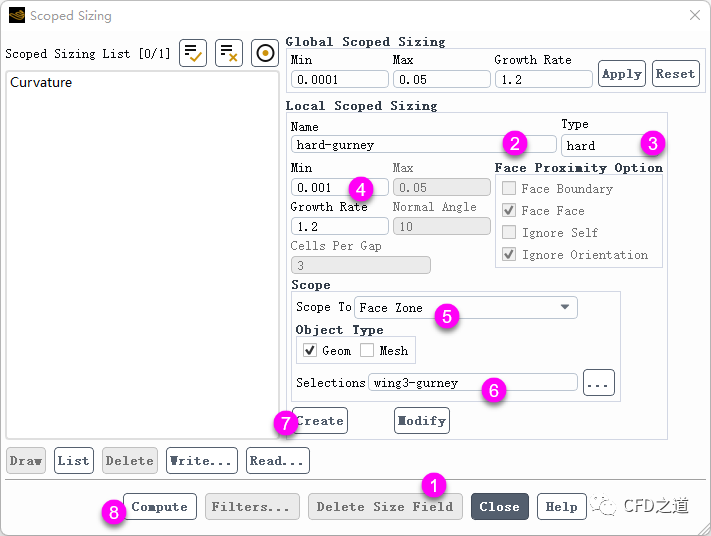

打开 Scoped Sizing
对话框,如下图所示顺序进行操作,为wing3-gurney面指定单独的尺寸
![](/wp-content/uploads/2023/02/02bc1931cd1317c.png)
-

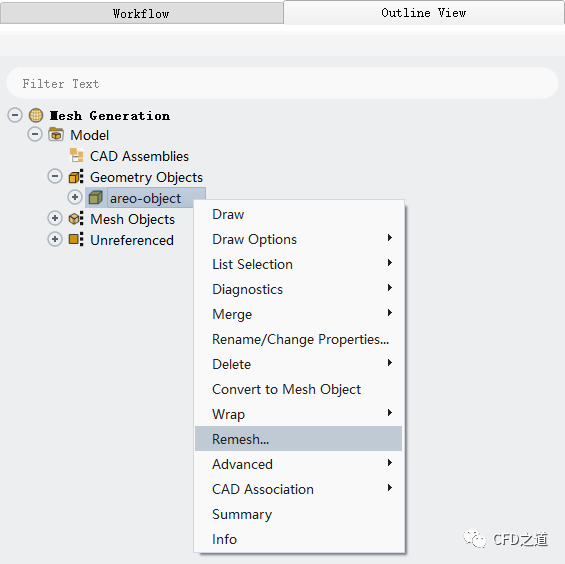

右键选择模型树节点areo-object,选择右键菜单Remesh...
![](/wp-content/uploads/2023/02/5a2ef99bbb87d53.png)
-
弹出菜单中设置New Object Name为remesh-2,点击OK按钮进行网格重构
![](/wp-content/uploads/2023/02/b98c2c8eeeaab64.png)

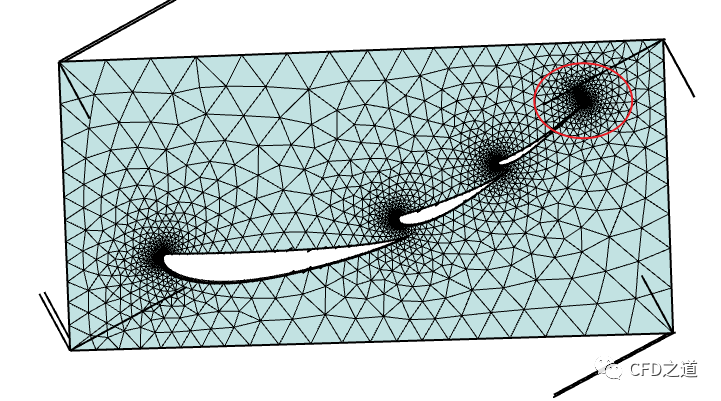

重构后的网格如图所示。
![](/wp-content/uploads/2023/02/7b0b23d4ef61274.png)
5 限制翼面最大网格尺寸
可以使用soft
类型的尺寸限制计算区域内的最大网格尺寸。
-

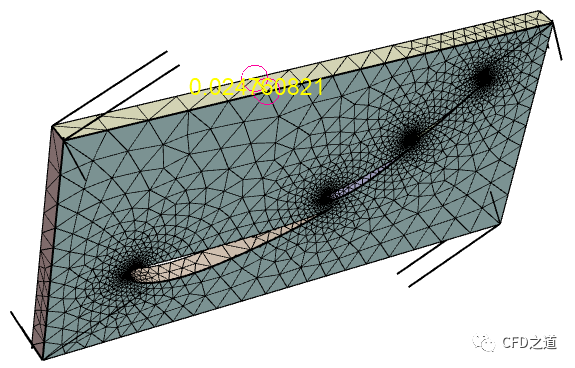

测量区域厚度约0.0247
![](/wp-content/uploads/2023/02/2281a9cab2ff8c2.png)
-
打开 Scoped Sizing
对话框,按下图所示顺序指定相应参数
![](/wp-content/uploads/2023/02/19db3839159248f.png)
-
右键选择模型树节点areo-object,选择右键菜单Remesh...
![](/wp-content/uploads/2023/02/5a2ef99bbb87d53-1.png)
-
弹出菜单中设置New Object Name为remesh-3,点击OK按钮进行网格重构
![](/wp-content/uploads/2023/02/b7a9df078d8d800.png)

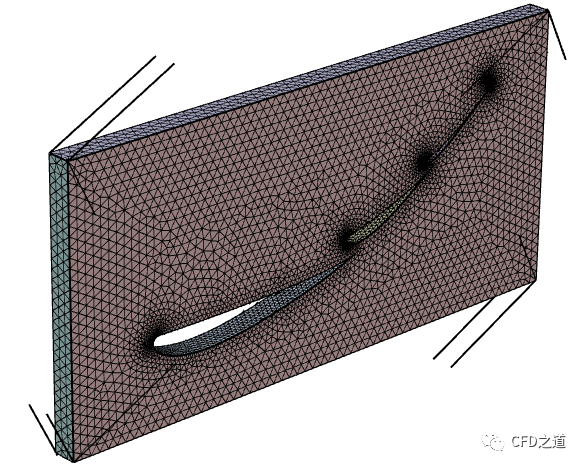

网格如图所示。
![](/wp-content/uploads/2023/02/f2941cde816f606.png)
6 应用BOI控制
可以利用BOI几何进行局部区域尺寸控制。
-

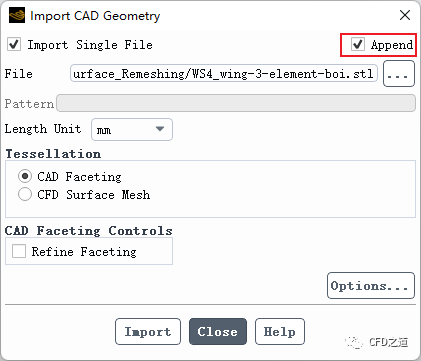

选择菜单File → Import → CAD… 打开文件导入对话框,激活选项 Append
,导入几何文件WS4_wing-3-element-boi.stl
![](/wp-content/uploads/2023/02/59398200d4af06c.png)
-

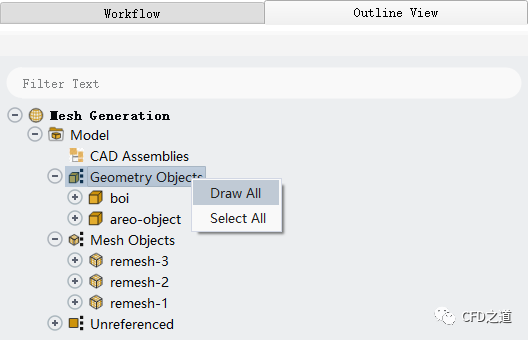

右键选择模型树节点 Geometry Objects
,点击弹出菜单项Draw All 显示模型
![](/wp-content/uploads/2023/02/26f81d78fcad498.png)

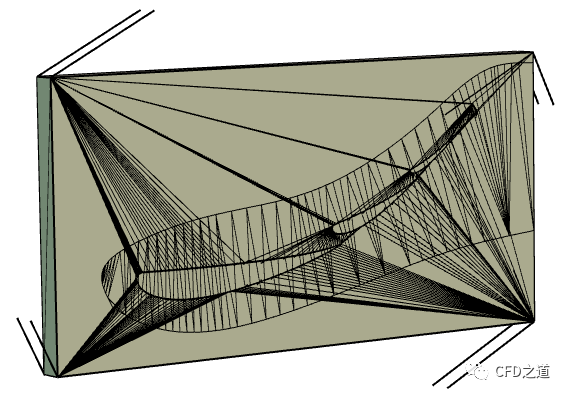

导入的几何如图所示。
![](/wp-content/uploads/2023/02/615e85bbc4aa80d.png)
-

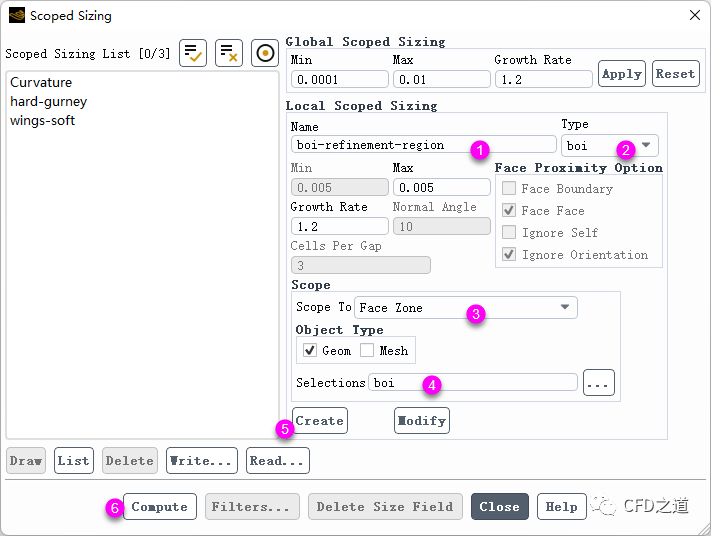

打开 Scoped Sizing
对话框,如下图所示顺序指定参数
![](/wp-content/uploads/2023/02/f83c8fd57f16d62.png)
-

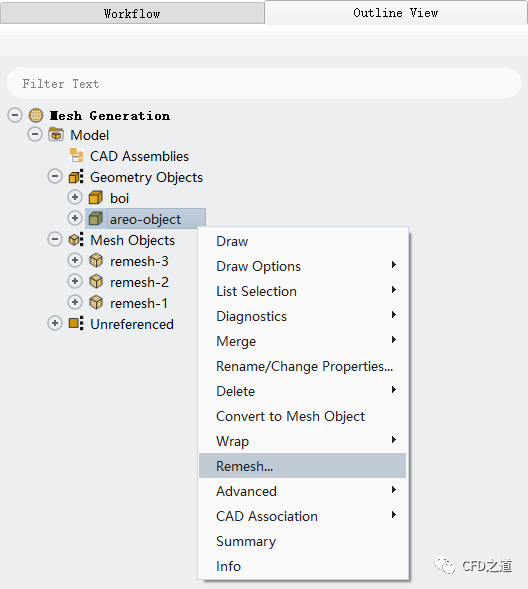

重新划分区域 areo-object
![](/wp-content/uploads/2023/02/890d5ebcc6aeca5.png)
-
命名为 remesh-4
![](/wp-content/uploads/2023/02/12bc1c70dd21489.png)

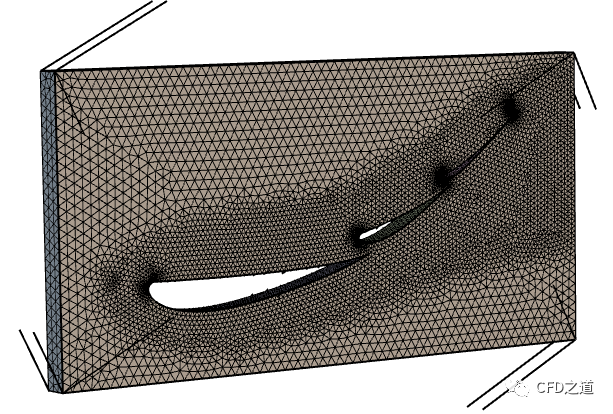

生成网格如图所示。
![](/wp-content/uploads/2023/02/5982a26288a7a51.png)
7 检查网格质量
-

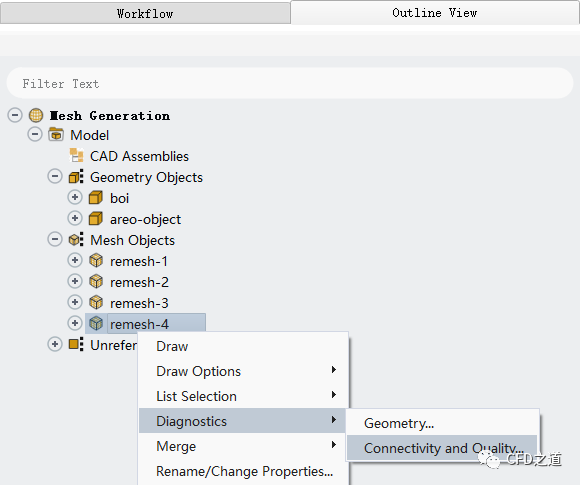

右键选择模型树节点 remesh-4
,点击弹出菜单项Diagnostics → Connectivity and Quality… 打开对话框
![](/wp-content/uploads/2023/02/52bf35237fad2e7.png)
-

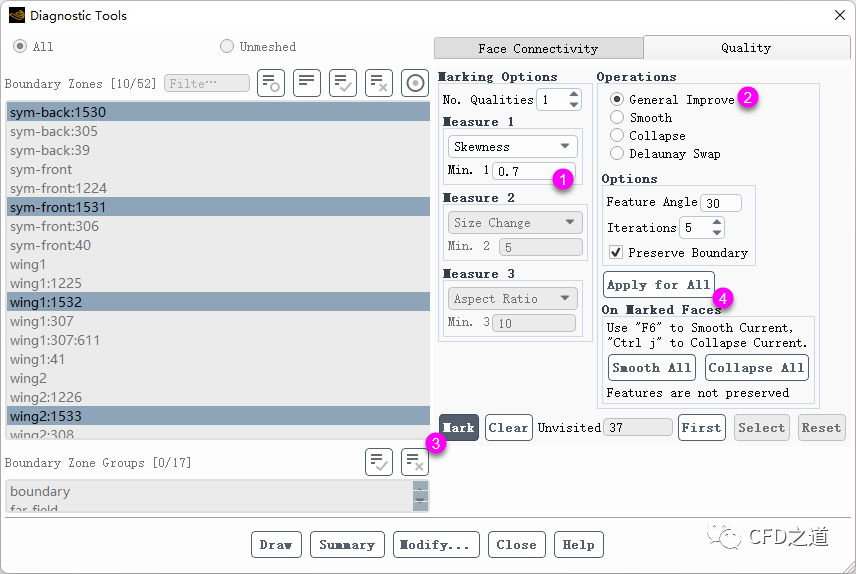

如下图所示设置参数
![](/wp-content/uploads/2023/02/708fa67ec5b9cda.png)

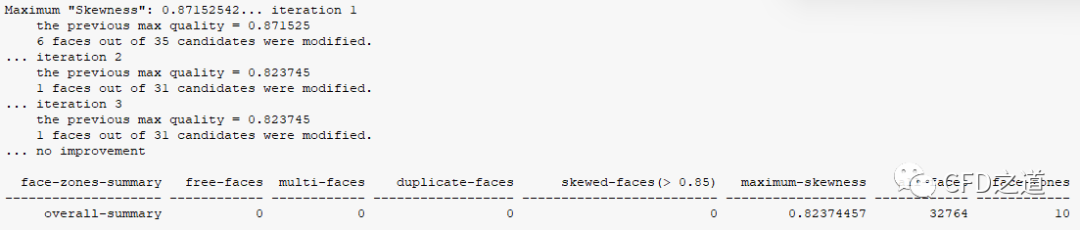

优化后的网格质量如图所示,最大歪斜率为0.8237。
![](/wp-content/uploads/2023/02/696019abc60541b.png)
8 生成体网格
-

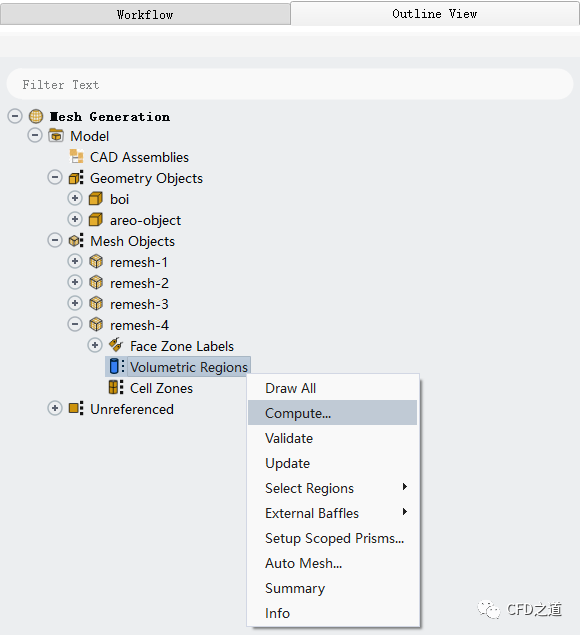

右键选择模型树节点 Volumetric Regions
,点击弹出菜单项Compute… 创建计算区域
![](/wp-content/uploads/2023/02/955c682839b6103.png)
-

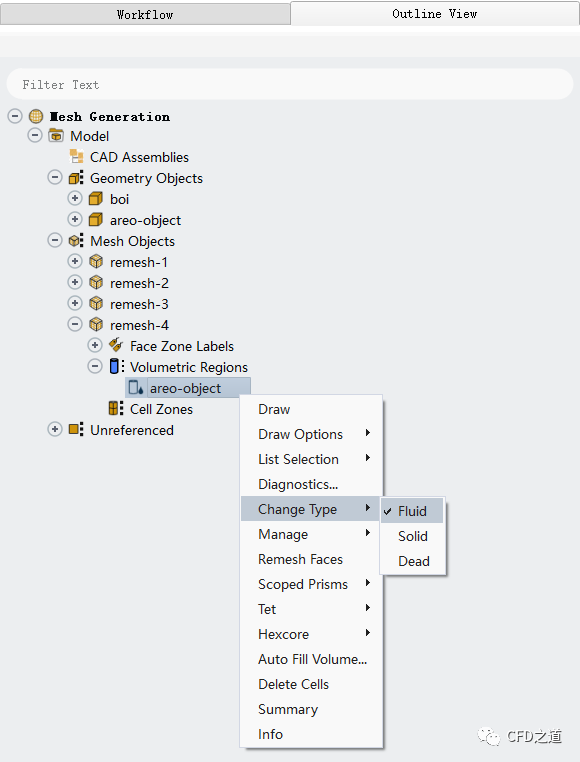

如下图所示修改计算区域类型为Fluid
![](/wp-content/uploads/2023/02/5f5b9530fe73495.png)
-

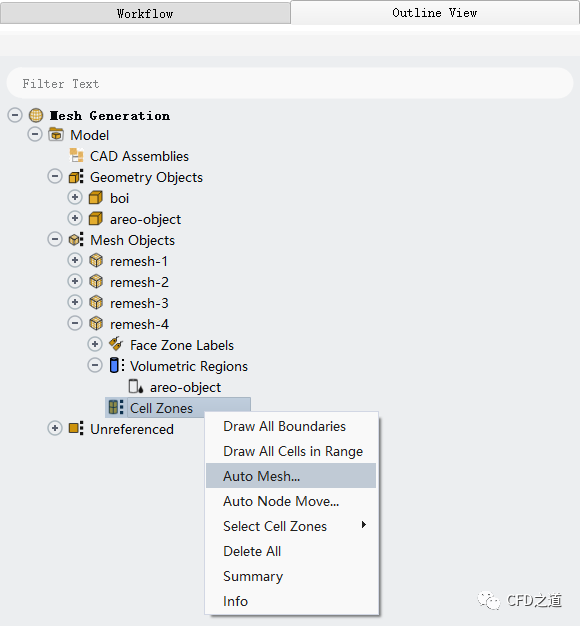

右键选择模型树节点 Cell Zones
,点击弹出菜单项Auto Mesh… 打开设置对话框
![](/wp-content/uploads/2023/02/0adcd297e11cfde.png)
-

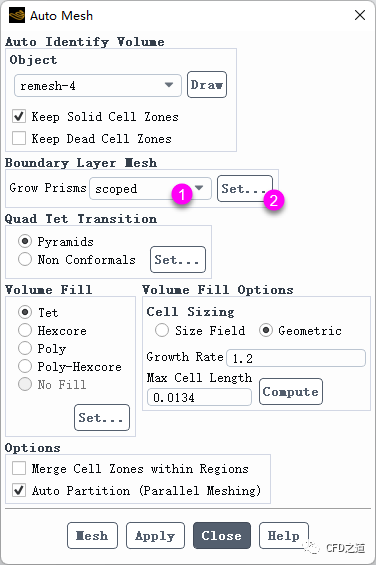

设置 Grow Prisms
为Scoped ,点击右侧按钮Set… 打开设置对话框
![](/wp-content/uploads/2023/02/9ae9d52e2cb4524.png)
-

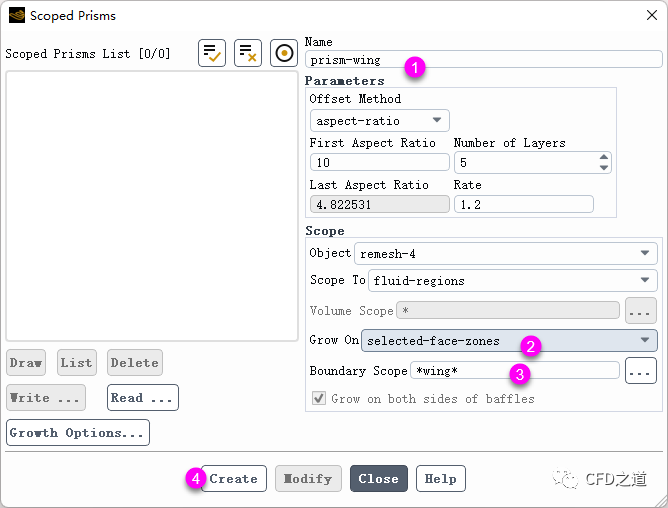

如下图所示设置边界层网格参数
![](/wp-content/uploads/2023/02/950f7e245a6c8a4.png)
-

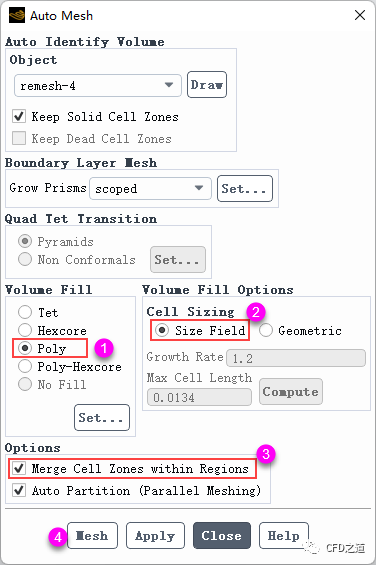

指定 Auto Mesh
对话框参数,点击按钮Mesh生成网格
![](/wp-content/uploads/2023/02/8b93a1cc782c4a5.png)
-
右键选择模型树节点 Cell Zones
,点击弹出菜单项Draw All Boundaries 显示生成的网格
![](/wp-content/uploads/2023/02/ed197cb43936e8d.png)

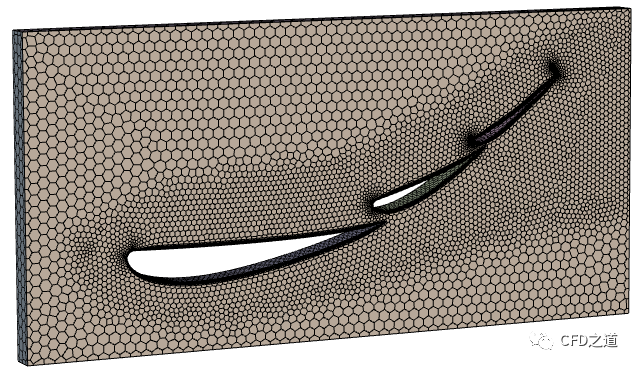

生成的网格如下图所示。
![](/wp-content/uploads/2023/02/611f8ea129c4d7b.png)
输入文件下载链接:
链接: https://pan.baidu.com/s/1Gx9UadmX8MwZ4TsUzmbLzg?pwd=mxbb 提取码: mxbb
”
(完)
