内容纲要
本案例演示利用Fluent Meshing导入面网格并生成体网格的过程。
-

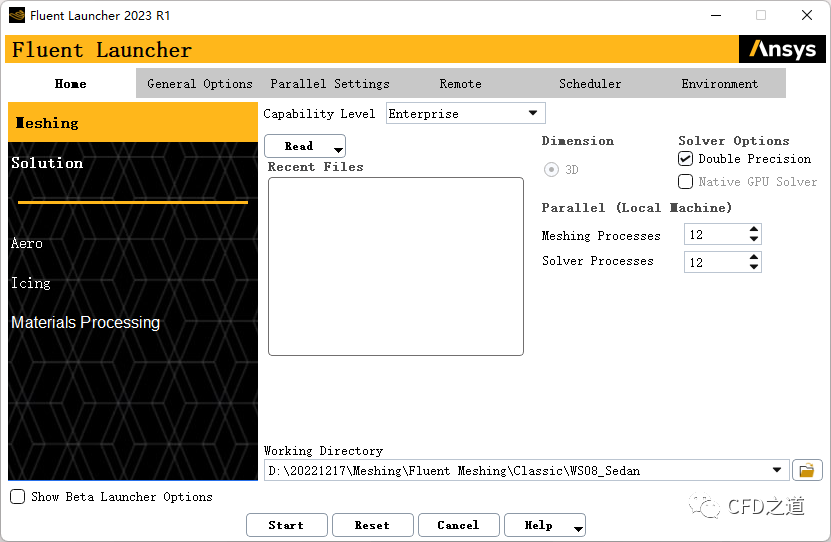

启动Fluent Meshing
![](/wp-content/uploads/2023/02/2e9959fd2b262c5.png)
1 读取边界网格
-
利用菜单 File → Read → Boundary Mesh…

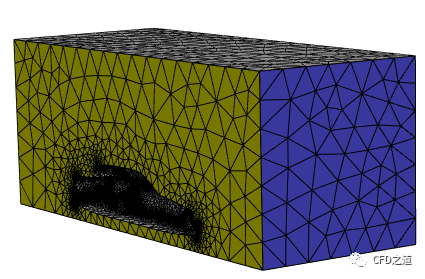

读取初始边界网格init-mesh.msh.gz。(案例文件下载链接见文末)
![](/wp-content/uploads/2023/02/92619aeb69ee1f9.png)
2 创建网格
-

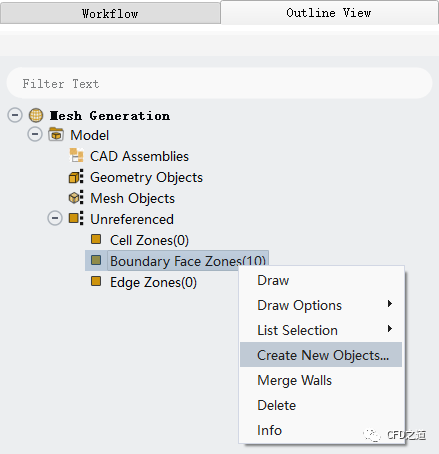

右键选择模型树节点 Boundary Face Zones
,点击弹出菜单项Create New Objects… 打开设置对话框
![](/wp-content/uploads/2023/02/ecf24ac23430358.png)
-

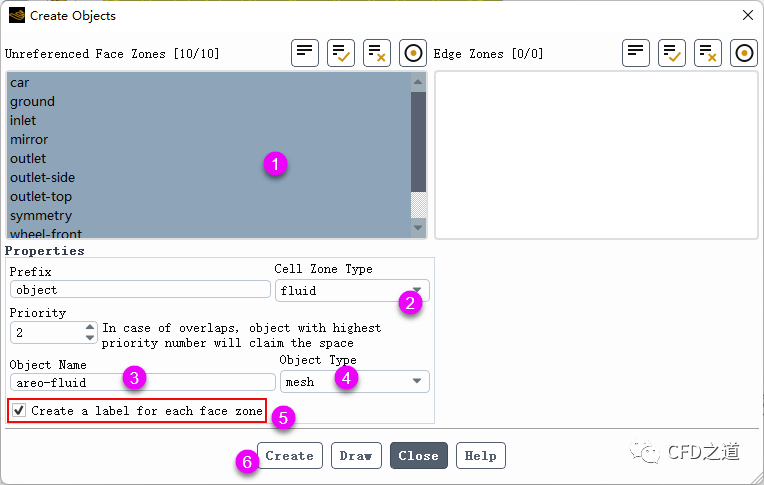

如下图所示顺序进行设置
![](/wp-content/uploads/2023/02/a1fb26d0bd8c7f2.png)

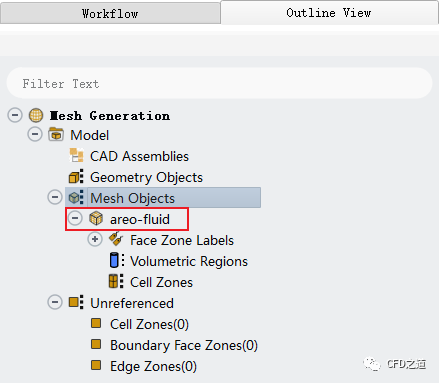

模型树如图所示。
![](/wp-content/uploads/2023/02/3c2608c3358e85e.png)
3 查看边界网格
-

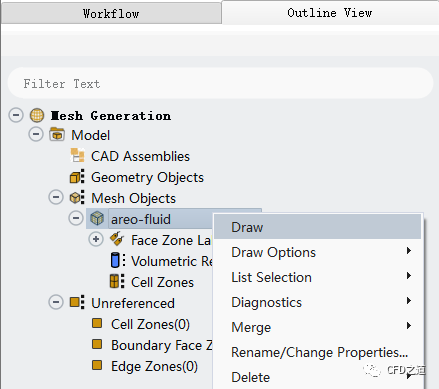

右键选择模型树节点 areo-fluid
,点击弹出菜单项Draw显示网格
![](/wp-content/uploads/2023/02/ff3281c100ef3b7.png)
-

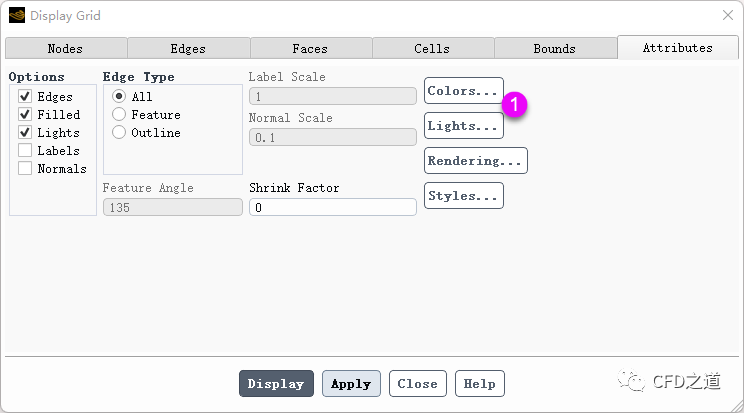

选择菜单Display → Grid… 打开设置对话框,点击 Attributes
选显卡中的Colors...
按钮打开设置对话框
![](/wp-content/uploads/2023/02/b8aec3594112075.png)
-

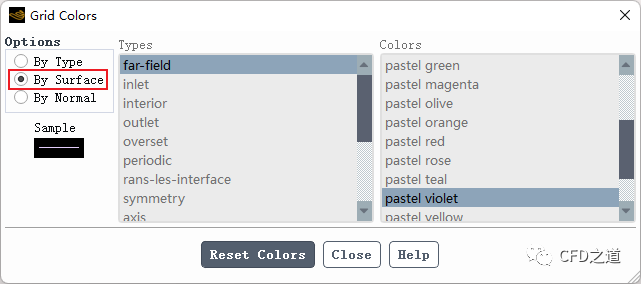

选择 By Surfaces
进行显示,如下图所示
![](/wp-content/uploads/2023/02/c1b4422fcc6f8a9.png)

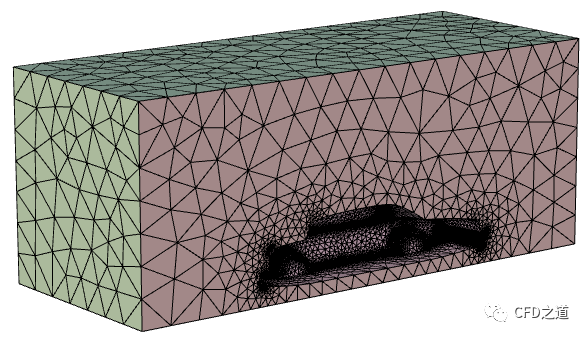

网格如图所示。
![](/wp-content/uploads/2023/02/85156212fbae25e.png)
4 检查面的连接性
-
右键选择模型树节点 areo-fluid
,点击弹出菜单项Diagnostics → Connectivity and Quality… 打开设置对话框
![](/wp-content/uploads/2023/02/0df05e26c7a41df.png)
-

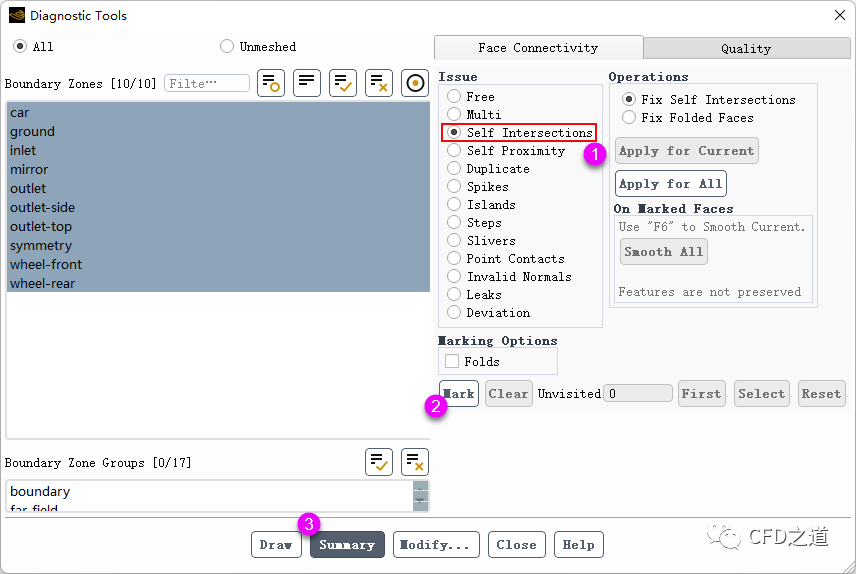

如下图所示检查网格是否存在自相交
![](/wp-content/uploads/2023/02/9180b53d66a2c9e.png)
网格信息如下图所示。
![](/wp-content/uploads/2023/02/2f33efd18b2d2ac.png)
5 创建特征边
-

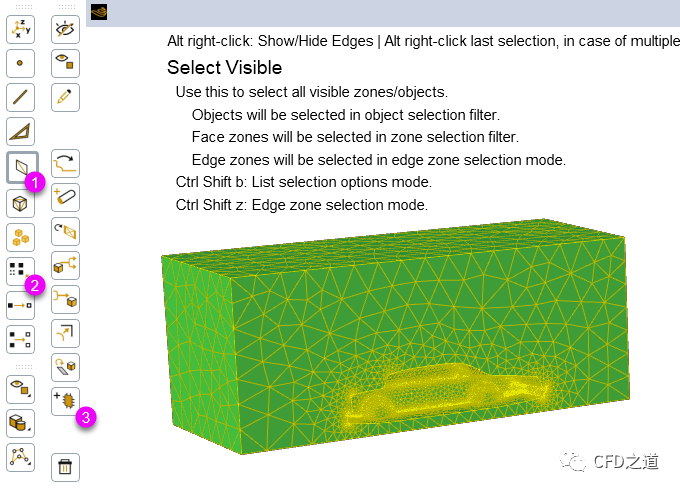

按下图所示顺序创建特征边线
![](/wp-content/uploads/2023/02/852efaac41c0d23.png)
-
手动调整角度,点击按钮 Create Edge Zones
创建边线
![](/wp-content/uploads/2023/02/962453665bd1442.png)

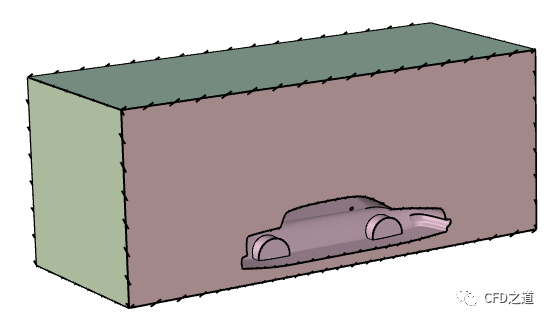

显示几何模型,如图所示。
![](/wp-content/uploads/2023/02/636778842d74379.png)
-
按下图所示顺序创建风挡边线
![](/wp-content/uploads/2023/02/759bebef366b4e7.png)
-
将创建的边线添加到 areo-fluid
中,如下图所示
![](/wp-content/uploads/2023/02/7554ae241fd223f.png)

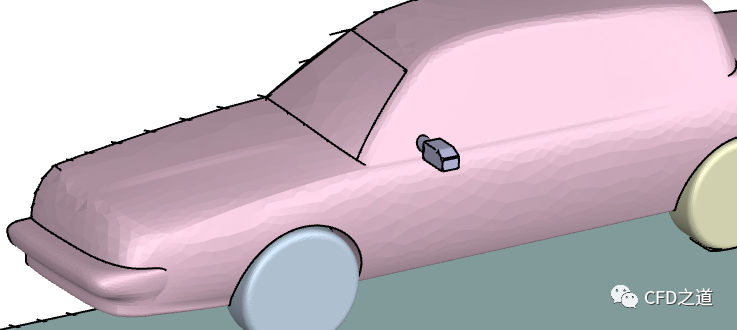

提取完毕后的几何边线如图所示。
![](/wp-content/uploads/2023/02/7f69395dcccd9cd.png)
6 导入细化区域
-

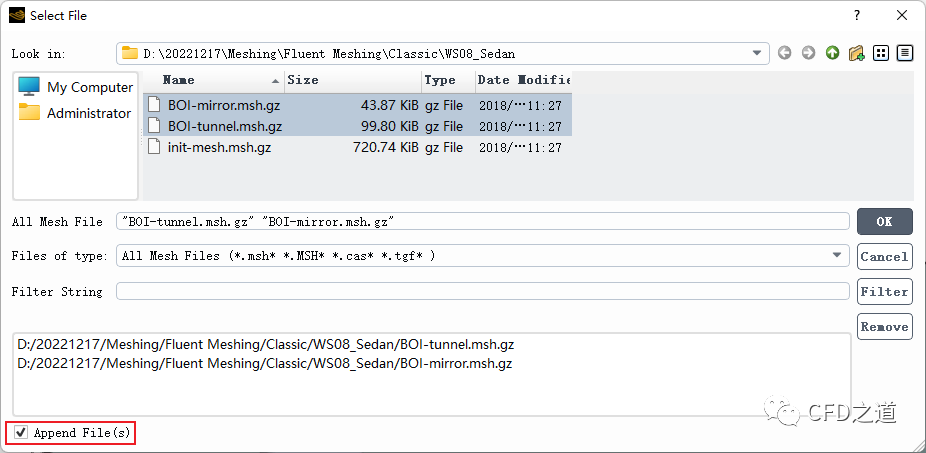

利用菜单File → Read → Boundary Mesh… 导入网格文件B OI-mirror.msh.gz
及BOI-tunnel-msh.gz
![](/wp-content/uploads/2023/02/4be1dace60459d4.png)
-

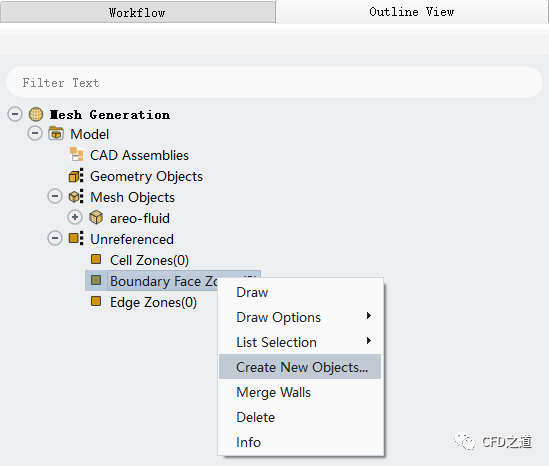

右键选择模型树节点 Boundary Face Zones
,点击弹出菜单项Create New Objects… 打开对话框
![](/wp-content/uploads/2023/02/b6cf12dee0d26cc.png)
-

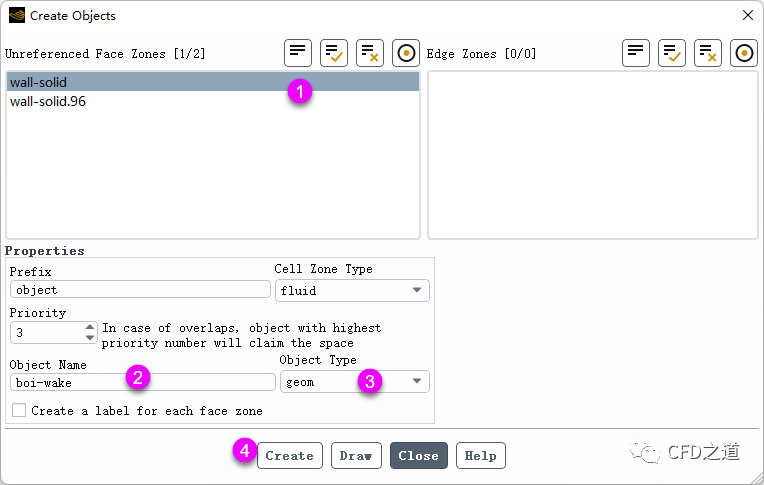

如下图所示操作创建 boi-wake
![](/wp-content/uploads/2023/02/95c08d23ba83d8b.png)
-

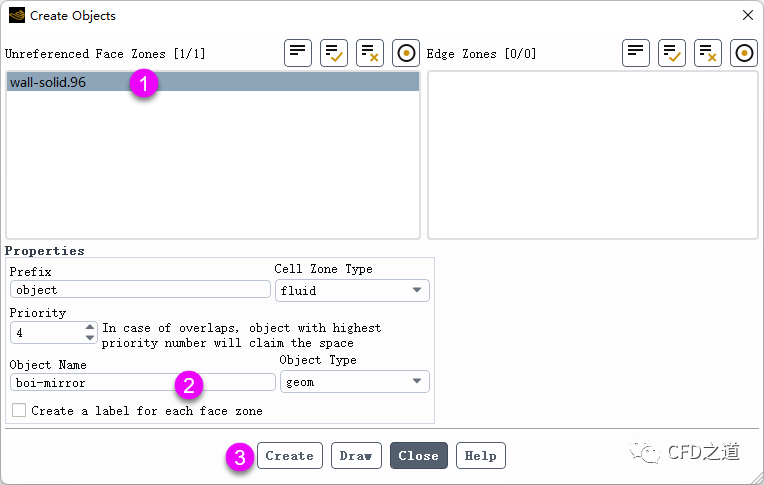

如下图所示顺序操作,创建 boi-mirror
![](/wp-content/uploads/2023/02/4047c49b0b4a914.png)
7 创建尺寸控制
-

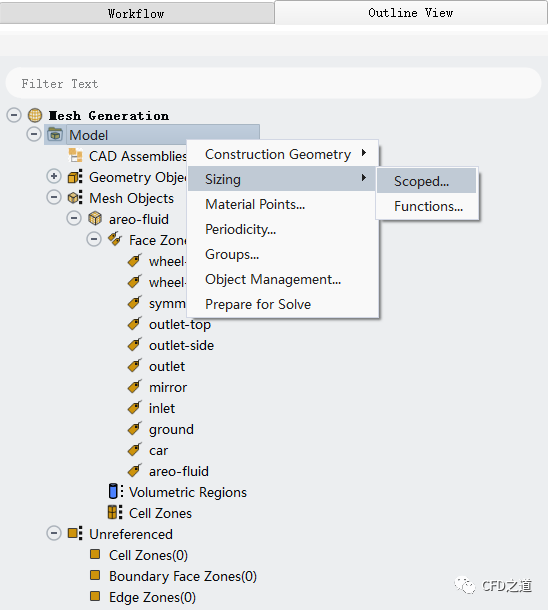

右键选择模型树节点 Model
,点击弹出菜单项Sizing → Scoped… 打开设置对话框
![](/wp-content/uploads/2023/02/555a16b0756f55c.png)
-

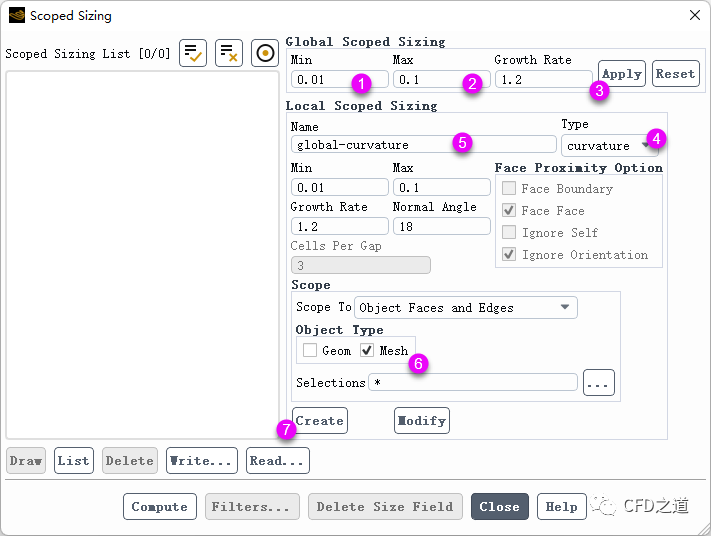

按下图所示顺序及参数创建 global-curvature
![](/wp-content/uploads/2023/02/67bc3a73a624cab.png)
-

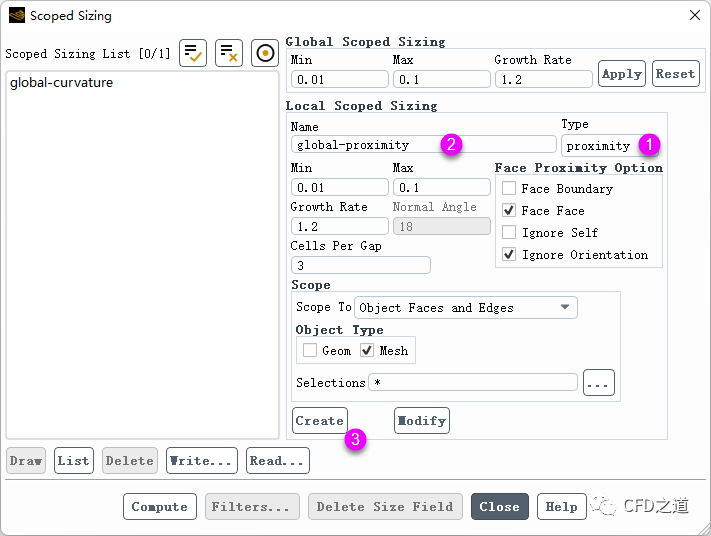

按下图所示顺序及参数创建 global-proximity
![](/wp-content/uploads/2023/02/02b23f7958dda83.png)
-

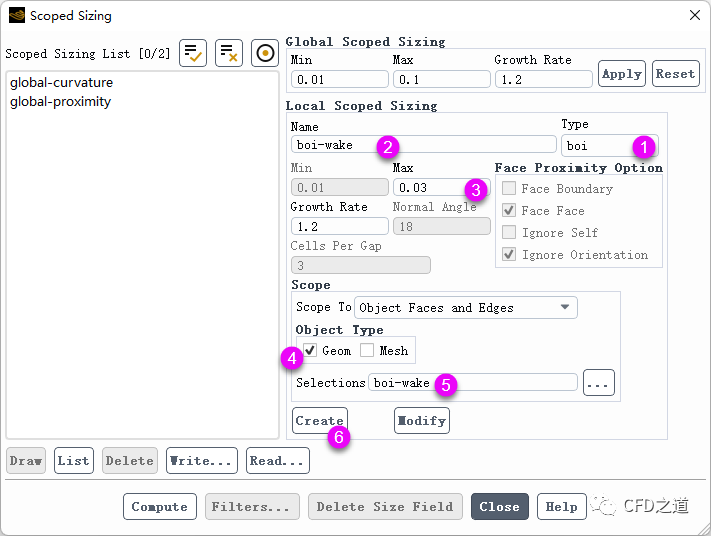

按下图所示顺序及参数创建 boi-wake
![](/wp-content/uploads/2023/02/5f425f79413f6a3.png)
-

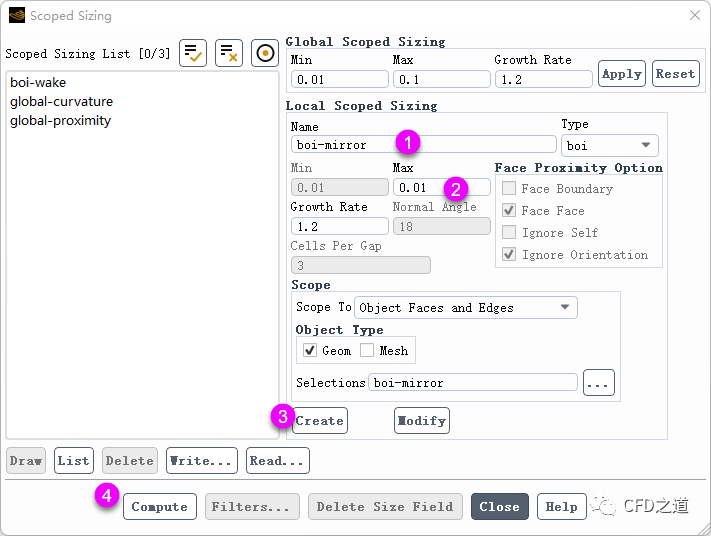

按下图所示顺序及参数创建 boi-mirror
并创建尺寸分布
![](/wp-content/uploads/2023/02/d1b00bffb03c95f.png)
8 面网格重划分
-

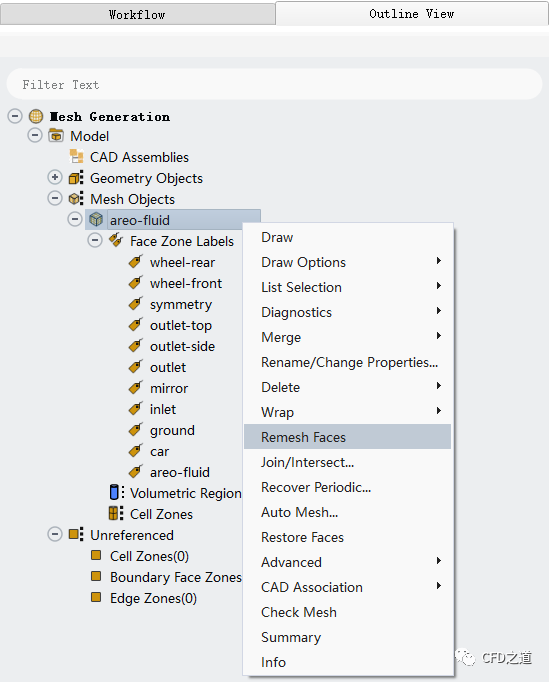

右键选择模型树节点 areo-fluid
,点击弹出菜单项Remesh Faces 重新划分面网格
![](/wp-content/uploads/2023/02/285652e7ba04133.png)

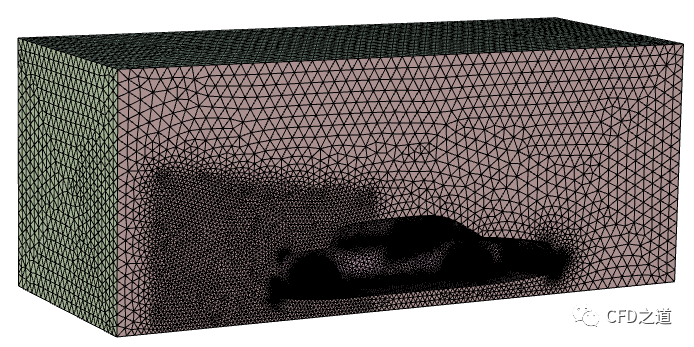

查看计算网格。
![](/wp-content/uploads/2023/02/35e69d5b874165d.png)
9 提高网格质量
-

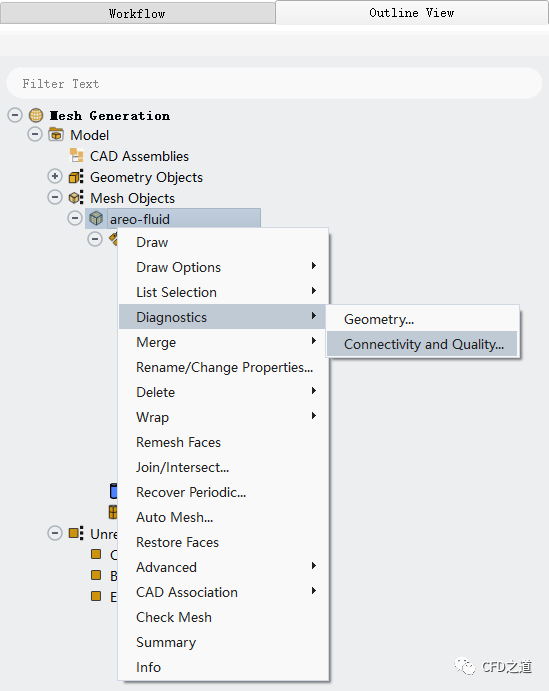

右键选择模型树节点 areo-fluid
,点击弹出菜单项Diagnostics → Connectivity and Quality…
![](/wp-content/uploads/2023/02/fbad6e94f51d344.png)
-

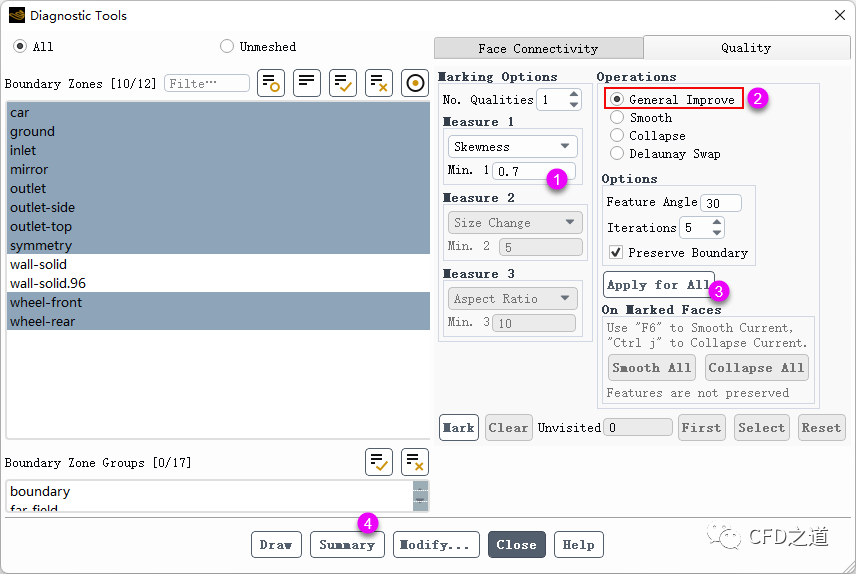

按下图所示顺序及参数提高网格质量
![](/wp-content/uploads/2023/02/3fcf9ef74549db8.png)
调整后后网格的最大歪斜率为0.62904871。
![](/wp-content/uploads/2023/02/b42a1bdf0cb9f46.png)
10 创建体积区域
-

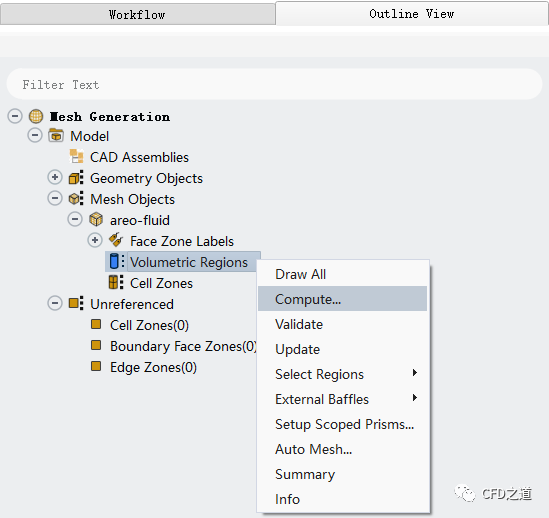

右键选择模型树节点 Volumetric Regions
,点击弹出菜单项Compute…
![](/wp-content/uploads/2023/02/27dd03ddcc3ad1d.png)
-

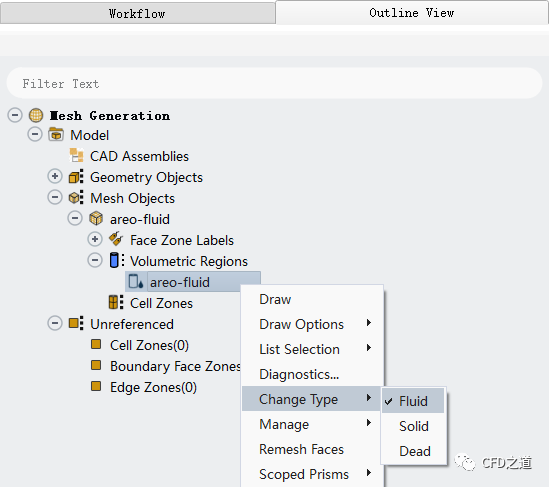

右键选择模型树节点 areo-fluid
,点击弹出菜单项Change Type → Fluid 将区域指定为流体域
![](/wp-content/uploads/2023/02/468d0aa7b9a0ca4.png)
11 检查边界类型
-

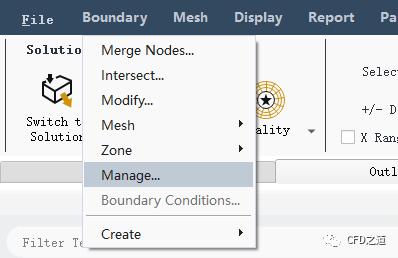

点击鼠标Boundary → Manage… 打开设置对话框
![](/wp-content/uploads/2023/02/4f5e1757369fcce.png)
-

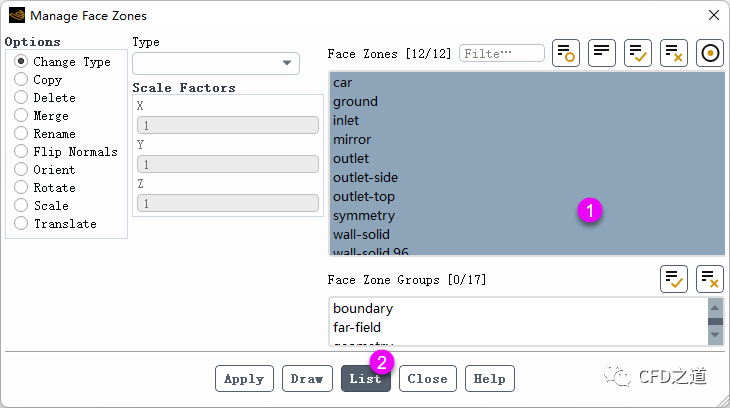

如下图所示顺序进行操作,列出边界信息
![](/wp-content/uploads/2023/02/b5c5c6d057128b4.png)

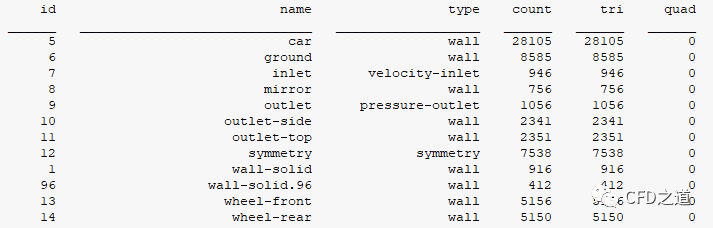

TUI窗口显示如下图所示的边界信息。
![](/wp-content/uploads/2023/02/849b4203432e0d8.png)
-
选中边界区域 outlet-side
及outlet-top
,修改其类型为pressure-outlet
![](/wp-content/uploads/2023/02/f4f8be3c1020a64.png)
可以看到这两个边界类型被修改了。
![](/wp-content/uploads/2023/02/610504ab304a0c7.png)
12 设置边界层参数
-

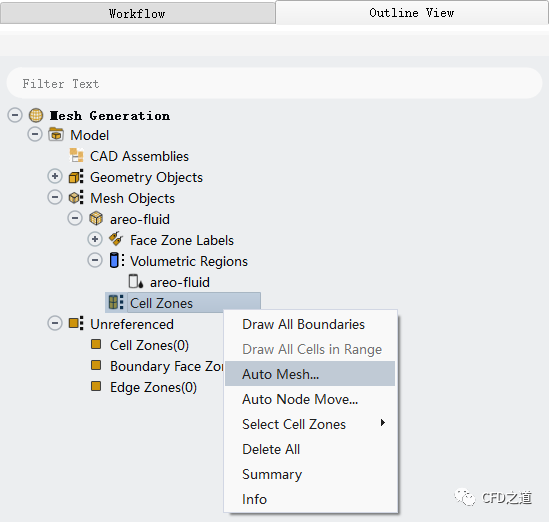

右键选择模型树节点 Cell Zones
,点击弹出菜单项Auto Mesh… 打开设置对话框
![](/wp-content/uploads/2023/02/e09c554b0ec83d7.png)
-

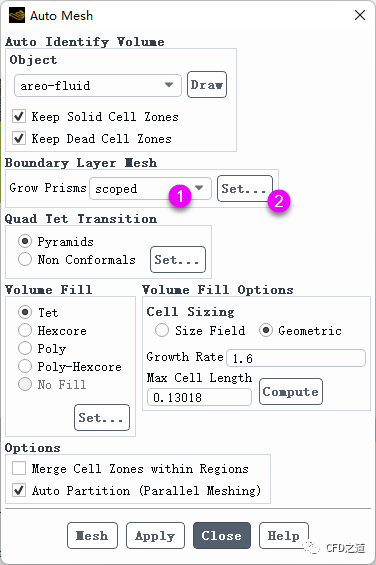

按下图所示顺序选择,打开设置对话框
![](/wp-content/uploads/2023/02/6b0def9eca27f48.png)
-

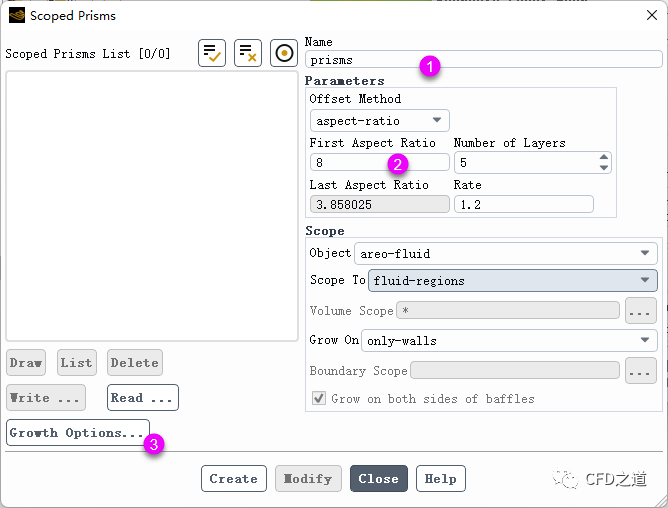

按下图所示顺序设置参数并打开对话框
![](/wp-content/uploads/2023/02/455e7d934b7f0aa.png)
-

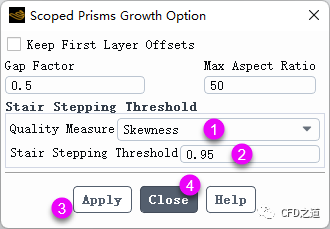

如下图所示参数设置边界层网格增长规律
![](/wp-content/uploads/2023/02/c08b291670e6a22.png)
-

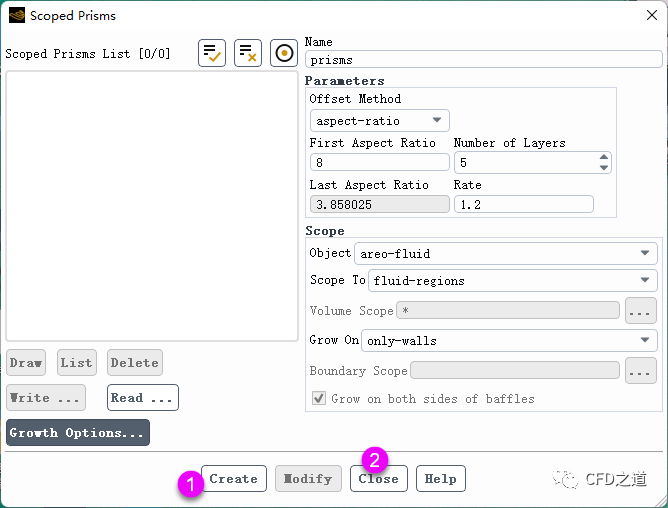

创建边界层网格参数
![](/wp-content/uploads/2023/02/f2bf4091d3c5d76.png)
-

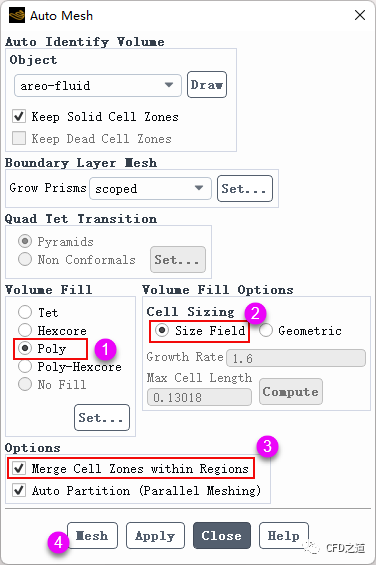

设置网格划分参数并生成网格
![](/wp-content/uploads/2023/02/a2da0541a6c9415.png)

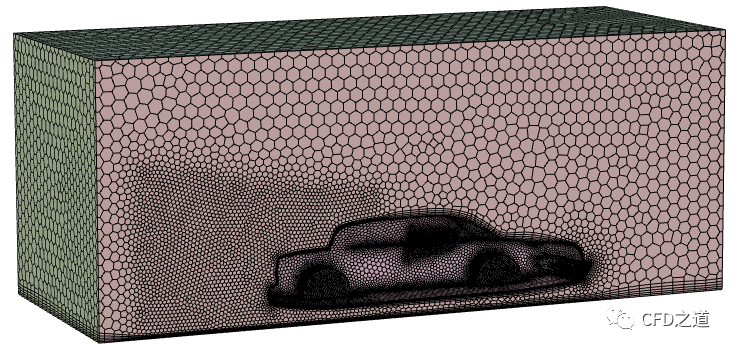

查看网格,如下图所示。
![](/wp-content/uploads/2023/02/b41c6250bebaff5.png)
13 提高网格质量
-

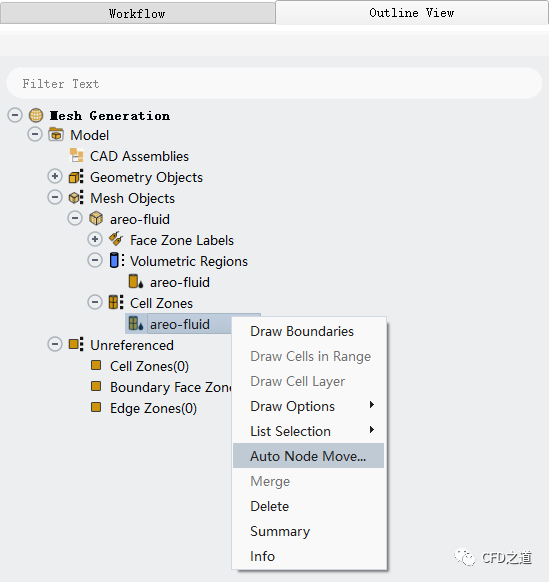

右键选择模型树节点 areo-fluid
,点击弹出菜单项Auto Node Move… 打开设置对话框
![](/wp-content/uploads/2023/02/4f49a94528dc818.png)
-

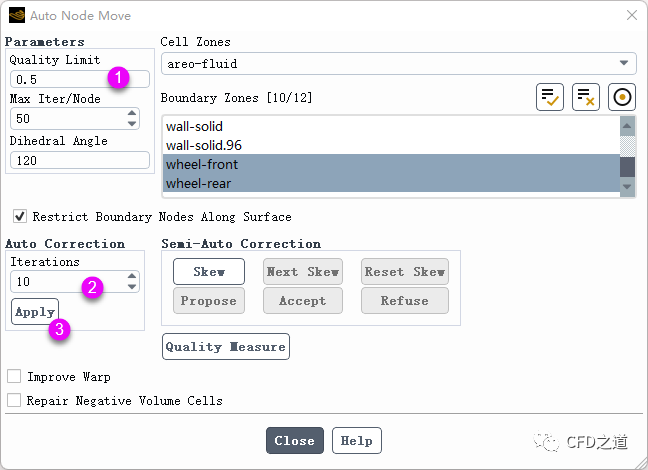

按下图所示操作设置参数
![](/wp-content/uploads/2023/02/095efb7c1ee7240.png)

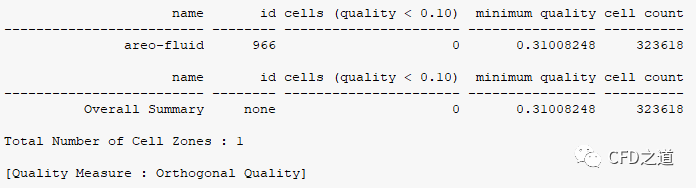

提高后的网格最低质量为0.31008248。
![](/wp-content/uploads/2023/02/38d77f34c4b1bf1.png)
案例相关文件下载:
链接:https://pan.baidu.com/s/1X8aHHAIlDlcl5hs-YoyE9w?pwd=jj67 提取码:jj67
”
(完)
